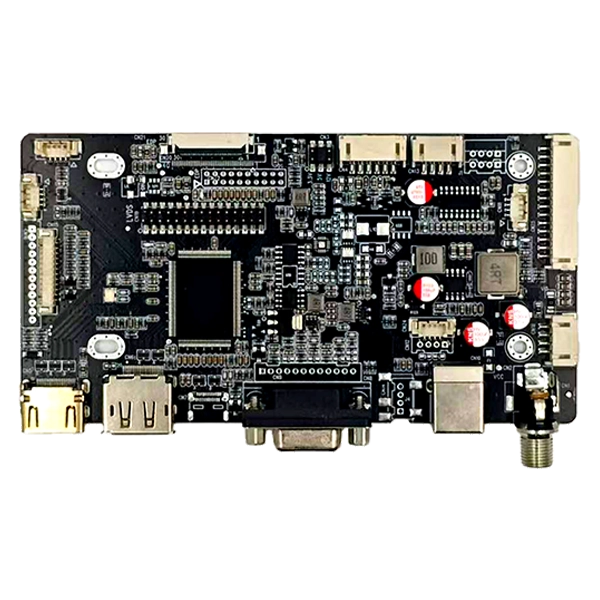

SKY-TDMsviluppa ilScheda AD interfaccia HDMI e DP e VGA e tipo C a LVDS EDPper aiutare gli OEM, gli integratori di sistemi e i produttori di apparecchiature industriali a connettere più sorgenti video con pannelli LCD LVDS o eDP attraverso un unico controller display flessibile. Combinando ingressi HDMI, DisplayPort, VGA e USB Type-C con più configurazioni di uscita LCD, la scheda può ridurre la complessità dell'hardware supportando al tempo stesso applicazioni di visualizzazione embedded impegnative.
I moderni sistemi di visualizzazione industriale spesso devono funzionare con diversi computer host, interfacce grafiche e pannelli LCD. L'utilizzo di un controller separato per ogni interfaccia può aumentare il lavoro di progettazione, i requisiti di inventario e i tempi di integrazione. Una scheda driver LCD multiinterfaccia fornisce un approccio più pratico combinando diversi ingressi video e uscite display all'interno di un PCB di livello industriale.
La configurazione dell'interfaccia HDMI, DP, VGA e Type-C supporta un'ampia gamma di piattaforme host, mentre le uscite LVDS ed eDP rendono il controller adatto a diverse architetture LCD TFT. La scheda supporta tensione del pannello configurabile, uscita di retroilluminazione, temperature operative industriali e servizi di ingegneria OEM/ODM, rendendola adatta per HMI industriali, apparecchiature CNC, dispositivi medici, chioschi, sistemi di visione artificiale e display integrati.
Sommario
Perché i display industriali necessitano di più interfacce video?
In che modo la scheda controller collega diverse interfacce display?
Quali sono le caratteristiche principali della scheda Interface AD?
Quali sono le principali specifiche tecniche?
Dove può essere utilizzato questo controller video?
In che modo il supporto OEM e ODM migliora l'integrazione del display?
In che modo gli ingegneri dovrebbero selezionare il controller video giusto?
Perché i display industriali necessitano di più interfacce video?
I progetti di display industriali raramente seguono un'unica architettura hardware. Una macchina può utilizzare un computer industriale con DisplayPort, un'altra può fare affidamento su HDMI, mentre le apparecchiature più vecchie possono ancora utilizzare VGA. Dal lato del display, il modulo LCD può utilizzare LVDS o eDP a seconda della sua generazione, risoluzione, dimensione e design.
Ciò crea una sfida ingegneristica comune: la sorgente video e il pannello LCD non utilizzano necessariamente lo stesso standard di interfaccia. Senza un controller flessibile, gli ingegneri potrebbero aver bisogno di schede di conversione diverse per progetti diversi.
Un controller video multi-ingresso può semplificare questa architettura supportando:
- Sorgenti video HDMI per i comuni sistemi host digitali.
- DisplayPort per moderni computer industriali e piattaforme embedded.
- VGA per computer legacy e aggiornamenti di apparecchiature.
- USB Type-C con DP Alt Mode per piattaforme informatiche compatte compatibili.
- Uscite LVDS per pannelli LCD TFT industriali compatibili.
- Uscite eDP per le nuove architetture LCD ad alte prestazioni.
Per i progetti OEM, questa flessibilità può aiutare a ridurre la necessità di riprogettare l'elettronica del display ogni volta che cambia la piattaforma host.
In che modo la scheda controller collega diverse interfacce display?
Il ruolo fondamentale di un driver LCD o di una scheda AD è ricevere informazioni video da un dispositivo host, elaborare il segnale e fornire un segnale di visualizzazione adeguato al pannello LCD selezionato. L'interfaccia lato host e l'interfaccia lato pannello non devono essere identiche.
In questa configurazione, HDMI, DP, VGA e Type-C funzionano come opzioni di ingresso video. Il controller elabora questi segnali e fornisce output LVDS o eDP in base all'architettura del pannello collegato.
La scheda supporta LVDS a 8 bit a doppio canale e diverse configurazioni eDP, comprese le opzioni FPC a 20, 30 e 40 pin. Ciò rende la compatibilità dei pannelli una parte importante dell'integrazione del sistema. Gli ingegneri dovrebbero verificare il modello LCD, la risoluzione, il tipo di interfaccia, la definizione dei pin, la tensione del pannello, i requisiti di retroilluminazione e la configurazione del firmware prima della produzione.
Ad esempio, un integratore di sistema che aggiorna una vecchia macchina industriale basata su VGA può potenzialmente mantenere l'architettura LCD esistente pur utilizzando un controller che accetta l'ingresso VGA. Al contrario, un nuovo sistema embedded può utilizzare l'ingresso HDMI, DP o Type-C compatibile durante il pilotaggio di un pannello eDP.
Quali sono le caratteristiche principali della scheda Interface AD?
1. Opzioni multiple di ingresso video
La scheda combina ingressi video HDMI, DisplayPort, VGA e USB Type-C. Questa architettura multi-interfaccia offre agli sviluppatori di apparecchiature maggiore libertà nella scelta di computer industriali, schede embedded e dispositivi host.
2. Compatibilità display LVDS ed eDP
Il supporto sia di LVDS che di eDP rende il controller adatto a diverse generazioni di tecnologia LCD TFT. Le configurazioni disponibili includono LVDS a doppio canale a 8 bit nonché interfacce eDP a 20, 30 e 40 pin.
3. Configurazione di alimentazione flessibile
Il controller supporta opzioni di tensione del pannello di 3,3 V, 5 V e 12 V. Le opzioni di uscita della retroilluminazione includono 5 V, 12 V e 24 V. Questa flessibilità è utile quando si integrano moduli LCD con requisiti elettrici diversi.
4. Capacità operativa industriale
L'intervallo di temperatura operativa specificato è compreso tra -20°C e 80°C. Il design incorpora inoltre componenti di livello industriale, design di potenza a basso ripple e protezione ESD migliorata per ambienti con apparecchiature impegnative.
5. Funzioni di elaborazione ed espansione delle immagini
Le informazioni sul prodotto specificano la memoria DDR integrata, l'elaborazione FRC e la rotazione dell'immagine di 180°. Queste funzioni possono essere preziose nei display integrati in cui l'orientamento dell'immagine e l'elaborazione del display devono essere adattati all'installazione fisica.
Quali sono le principali specifiche tecniche?
La tabella seguente riassume le specifiche principali disponibili per questo controller video multiinterfaccia:
| Articolo | Specifica |
|---|---|
| Ingresso video | HDMI, DisplayPort (DP), VGA, Tipo C |
| Visualizza uscita | LVDS ed eDP |
| Interfaccia eDP | FPC a 20 pin / 30 pin / 40 pin |
| Uscita LVDS | LVDS a 8 bit a doppio canale |
| Tensione del pannello | 3,3 V/5 V/12 V |
| Uscita retroilluminazione | 5 V/12 V/24 V |
| Amplificatore audio | 3L×2 |
| Tensione in ingresso | 8 V–28 V |
| Temperatura operativa | Da -20°C a 80°C |
Poiché i pannelli LCD possono avere definizioni di pin diverse anche quando utilizzano lo stesso standard di interfaccia generale, gli ingegneri dovrebbero considerare le specifiche come un punto di partenza per la verifica della compatibilità piuttosto che dare per scontato che ogni pannello sia direttamente intercambiabile.
Dove può essere utilizzato questo controller video?
La combinazione di più ingressi video e uscite LVDS/eDP rende questo tipo di controller adatto a un'ampia gamma di applicazioni di visualizzazione industriali e integrate.
Terminali HMI industriali
Le interfacce uomo-macchina spesso devono funzionare continuamente durante il collegamento di computer industriali a display LCD TFT. Le opzioni flessibili di ingresso video semplificano la selezione della piattaforma hardware e gli aggiornamenti delle apparecchiature.
Interfacce macchina CNC
I sistemi CNC possono utilizzare diverse generazioni di hardware informatico. Un controller multi-interfaccia può aiutare a connettere sorgenti video legacy o moderne con pannelli LCD adatti.
Espositori per apparecchiature mediche
Le apparecchiature di diagnostica medica e di laboratorio possono richiedere un funzionamento stabile del display e configurazioni LCD attentamente abbinate. I test di compatibilità del pannello e i parametri di visualizzazione personalizzati possono quindi essere importanti durante l'integrazione.
Sistemi di visione artificiale
Le apparecchiature per la visione artificiale combinano comunemente computer industriali, fotocamere, unità di elaborazione e display operatore. Le interfacce video flessibili consentono al sottosistema di visualizzazione di adattarsi a diverse configurazioni host.
Monitor e chioschi open-frame
Terminali self-service, chioschi e monitor open-frame possono utilizzare dimensioni LCD e piattaforme host diverse. Un controller configurabile può aiutare i produttori a standardizzare parte della loro architettura di visualizzazione tra le varianti di prodotto.
In che modo il supporto OEM e ODM migliora l'integrazione del display?
La scelta di una scheda driver LCD non riguarda solo il tipo di connettore. Il successo dell'integrazione dipende dalla corrispondenza del controller con l'esatto pannello LCD e l'architettura del sistema.
Per i progetti OEM e ODM, il supporto tecnico può includere:
- Verifica compatibilità pannello LCD.
- Ottimizzazione e regolazione del firmware.
- Modifica EDID.
- Regolazione dei parametri di retroilluminazione.
- Progettazione personalizzata di cavi LVDS ed eDP.
- Stampa del logo PCB per apparecchiature personalizzate.
- Corrispondenza della tensione del pannello e dei requisiti di retroilluminazione.
Questi servizi possono rivelarsi particolarmente utili quando un cliente necessita di un gruppo display personalizzato anziché di una scheda controller generica. Invece di trattare LCD, scheda driver, cavo e retroilluminazione come componenti indipendenti, il sistema di visualizzazione completo può essere valutato come una soluzione integrata.
Per un progetto personalizzato, gli acquirenti devono preparare il numero del modello LCD, l'ingresso video richiesto, l'alimentazione in ingresso, i requisiti di retroilluminazione, la quantità annuale stimata ed eventuali requisiti firmware o OEM prima della valutazione tecnica.
In che modo gli ingegneri dovrebbero selezionare il controller video giusto?
Prima di acquistare una scheda controller, gli ingegneri dovrebbero verificare diversi parametri tecnici anziché selezionare una scheda esclusivamente in base all'aspetto del connettore esterno.
- Confermare l'interfaccia LCD.Determina se il pannello utilizza LVDS o eDP e identifica l'esatta configurazione del connettore e dei pin.
- Controllare la tensione del pannello.Verificare se il display LCD richiede 3,3 V, 5 V o 12 V.
- Verificare la retroilluminazione.Confermare la tensione di retroilluminazione richiesta, il segnale di abilitazione e i requisiti PWM.
- Controlla la sorgente video.Identificare se l'host utilizza HDMI, DP, VGA o la modalità alternativa DP Type-C compatibile.
- Conferma risoluzione e tempistica.Il firmware del controller deve essere compatibile con i parametri di visualizzazione del pannello di destinazione.
- Valutare l'ambiente operativo.Per le apparecchiature industriali è necessario considerare la temperatura, le scariche elettrostatiche, la stabilità della potenza e i requisiti di funzionamento continuo.
- Discutere i requisiti di personalizzazione.Per la produzione OEM, la configurazione del cavo, il firmware, la marcatura del PCB e la corrispondenza del pannello devono essere confermati prima della produzione di massa.
Questa lista di controllo aiuta a ridurre i problemi di compatibilità durante il test del prototipo e la distribuzione in produzione.
Domande frequenti
D1: La scheda supporta sia i pannelli LCD LVDS che eDP?
SÌ. Il controller è progettato per supportare sia i pannelli LCD LVDS che eDP TFT. Le configurazioni disponibili includono opzioni LVDS ed eDP a doppio canale a 8 bit con interfacce FPC a 20, 30 e 40 pin.
Q2: Quali ingressi video sono supportati?
La scheda supporta ingressi video HDMI, DisplayPort, VGA e USB Type-C. Il funzionamento del video di tipo C dipende dal dispositivo host che supporta la funzionalità DisplayPort Alt Mode appropriata.
Q3: Quali tensioni del pannello sono disponibili?
Le opzioni di tensione del pannello specificate sono 3,3 V, 5 V e 12 V. L'impostazione appropriata deve essere selezionata in base alle specifiche del pannello LCD di destinazione.
Q4: È possibile personalizzare il controller per un progetto OEM?
SÌ. Il supporto per la personalizzazione può includere la verifica della compatibilità LCD, l'ottimizzazione del firmware, la modifica EDID, la regolazione dei parametri di retroilluminazione, cavi LVDS/eDP personalizzati e stampa del logo PCB.
Q5: Quali informazioni devono essere fornite prima di richiedere un preventivo?
Si consiglia di fornire il modello del pannello LCD, l'ingresso video desiderato, la tensione di ingresso, i requisiti di retroilluminazione, la quantità annuale prevista ed eventuali requisiti OEM o di personalizzazione del firmware. Questi dettagli consentono al team tecnico di valutare la compatibilità in modo più accurato.
Asporto finale
Un controller display multi-interfaccia flessibile può semplificare la connessione tra sorgenti video moderne e legacy e diverse generazioni di pannelli LCD TFT industriali. Con ingressi HDMI, DisplayPort, VGA e Type-C combinati con uscite LVDS ed eDP, la soluzione può supportare un'ampia gamma di applicazioni HMI industriali, CNC, medicali, chioschi, trasporti e display integrati. La potenza del pannello configurabile, le opzioni di retroilluminazione, l'intervallo di temperature industriali e i servizi di ingegneria OEM/ODM supportano ulteriormente progetti di visualizzazione personalizzati.
Se stai sviluppando un display industriale, aggiornando un sistema LCD esistente o cercando una soluzione di controllo affidabile per la produzione OEM, fornisci il tuo modello LCD e i requisiti di interfaccia a SKY-TDM.Contattacicon le specifiche del pannello, i requisiti applicativi e la quantità prevista per discutere la compatibilità, le opzioni di personalizzazione e una soluzione di controller del display adatta al tuo progetto.
