Si tratta di un touch screen circolare da 2,1 pollici progettato specificamente per elettrodomestici intelligenti e pannelli di controllo compatti. SKY-TDM può personalizzare il display touch screen in base alla struttura effettiva della vostra apparecchiatura e ai requisiti di interazione uomo-macchina (HMI).
Questa soluzione di display touch circolare da 2,1 pollici ha una risoluzione di 480x480 e una dimensione approssimativa di 56,18 x 59,71 x 2,26 millimetri. Ha una struttura compatta. Utilizza il driver IC ST7701 e supporta l'interfaccia RGB (che può essere personalizzata come interfaccia MIPI).
Forniamo soluzioni di visualizzazione personalizzate per soddisfare le vostre esigenze principali e aiutarvi a integrare perfettamente i componenti di visualizzazione nella progettazione industriale complessiva delle vostre apparecchiature.
I display rotondi stanno sostituendo sempre più i tradizionali schermi quadrati negli elettrodomestici intelligenti.
Design industriale senza soluzione di continuità: i display circolari eliminano il conflitto visivo tra uno schermo rettangolare e le forme curve e cilindriche comuni nelle macchine da caffè, nei purificatori d'aria e negli altoparlanti intelligenti. Lo schermo si integra nella silhouette del prodotto anziché romperla.
Sostituzione della manopola: molti elettrodomestici utilizzano ancora manopole rotanti fisiche per la selezione della temperatura, della velocità o della modalità. Un display touch circolare può replicare digitalmente la funzione della manopola con icone dinamiche, sensibilità regolabile e nessuna usura meccanica, offrendo allo stesso tempo più informazioni di un quadrante stampato.
Migliore utilizzo dello spazio compatto: nei pannelli di controllo di piccole dimensioni, un layout circolare evita le aree angolari sprecate degli schermi rettangolari. La matrice di pixel quadrati 480×480 si mappa naturalmente su un'area di visualizzazione rotonda, sfruttando appieno l'area di visualizzazione disponibile.
Focus visivo più forte: le interfacce circolari attirano l'occhio dell'utente al centro del pannello di controllo, ideale per funzioni primarie come avvio/arresto, regolazione della temperatura o selezione della modalità nelle macchine da caffè intelligenti e negli elettrodomestici da cucina.
Estetica coerente in tutte le linee di prodotto: i marchi di elettrodomestici possono standardizzare moduli di visualizzazione circolari su più prodotti: macchine da caffè, purificatori d'aria, lavatrici creando un linguaggio di design unificato semplificando al contempo l'approvvigionamento e l'inventario.
Integrazione touch + display: combinato con il collegamento ottico e il tocco PCAP, un display circolare diventa un pannello frontale sigillato e facile da pulire, fondamentale per gli elettrodomestici da cucina esposti a umidità, grasso e pulizia quotidiana.
Per gli elettrodomestici intelligenti, rispetto alle tradizionali strutture con traferro, l'optic bonding offre un effetto di visualizzazione più integrato, evidenziando la sensazione premium del prodotto.
Collegando perfettamente il pannello touch al display, questa soluzione riduce al minimo i riflessi di luce visibili causati dall'intercapedine d'aria e impedisce l'ingresso di umidità a diversi livelli di umidità. Crea una superficie frontale molto più pulita, rendendolo particolarmente ideale per prodotti domestici con requisiti estetici esigenti.

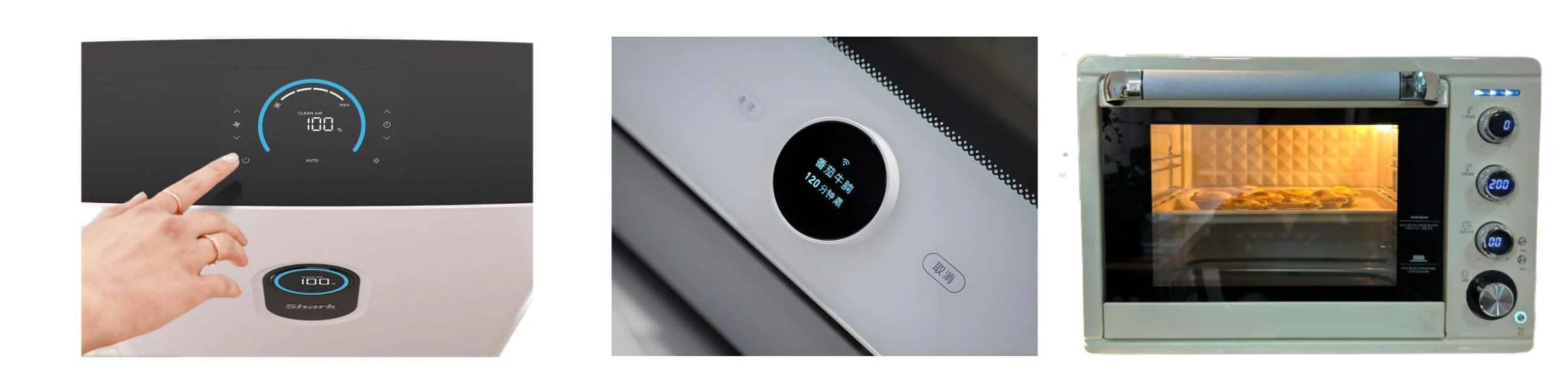

Questa tecnologia può essere ampiamente applicata a vari progetti di elettrodomestici, come macchine da caffè intelligenti, purificatori d’aria, elettrodomestici da cucina, pannelli di controllo di lavatrici e forni intelligenti.
Caratterizzata da un ingombro meccanico estremamente compatto di soli 56,18 × 59,71 × 2,26 mm, la soluzione display touch circolare da 2,1 pollici è perfettamente adatta per applicazioni con severi vincoli di spazio interno. La sua risoluzione 480x480 offre un'interfaccia utente quadrata che si integra perfettamente nell'assemblaggio di pannelli di controllo compatti.
Possiamo discutere soluzioni personalizzate con i nostri clienti in base al seguente flusso di lavoro:
Dimensioni display → Pannello a sfioramento → Vetro di copertura → Laminazione → Configurazione interfaccia → Struttura meccanica
Progetti diversi possono richiedere dimensioni dello schermo, proporzioni, strutture di montaggio diverse o soluzioni touch su misura per casi d'uso specifici. Pertanto, consigliamo vivamente di integrare lo sviluppo personalizzato nella fase iniziale di progettazione del prodotto. Attraverso una comunicazione approfondita riguardo alle vostre esigenze specifiche, possiamo fornire soluzioni personalizzate di livello superiore.
Questo gruppo di soluzioni con display touch circolare da 2,1 pollici supporta un'interfaccia touch I2C, consentendo la perfetta integrazione della funzione touch con il sistema di controllo principale del cliente.
In termini di prestazioni di visualizzazione, lo schermo ha una luminosità di 300 cd/m² e un rapporto di contrasto di 800:1. Offre ampi angoli di visione fino a 80° in tutte le direzioni e fornisce opzioni per interfacce di visualizzazione sia RGB che MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | SA | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | RESET TP | TP-VCC | GND |
Queste eccezionali caratteristiche gettano le basi pratiche per le interfacce interattive degli elettrodomestici compatti, soddisfacendo pienamente le esigenze di interazione uomo-macchina (HMI) degli utenti.
Ogni dispositivo del cliente presenta un'interfaccia display unica e un design industriale distinto. Per servire la nostra diversificata base di clienti, forniamo servizi completi di personalizzazione OEM e ODM. Possiamo discutere soluzioni su misura in base alle vostre esigenze specifiche, come pannelli touch personalizzati, vetro di copertura personalizzato, varie opzioni di interfaccia, cavi FPC personalizzati, stampa serigrafica del logo e luminosità e parametri ottici personalizzati.

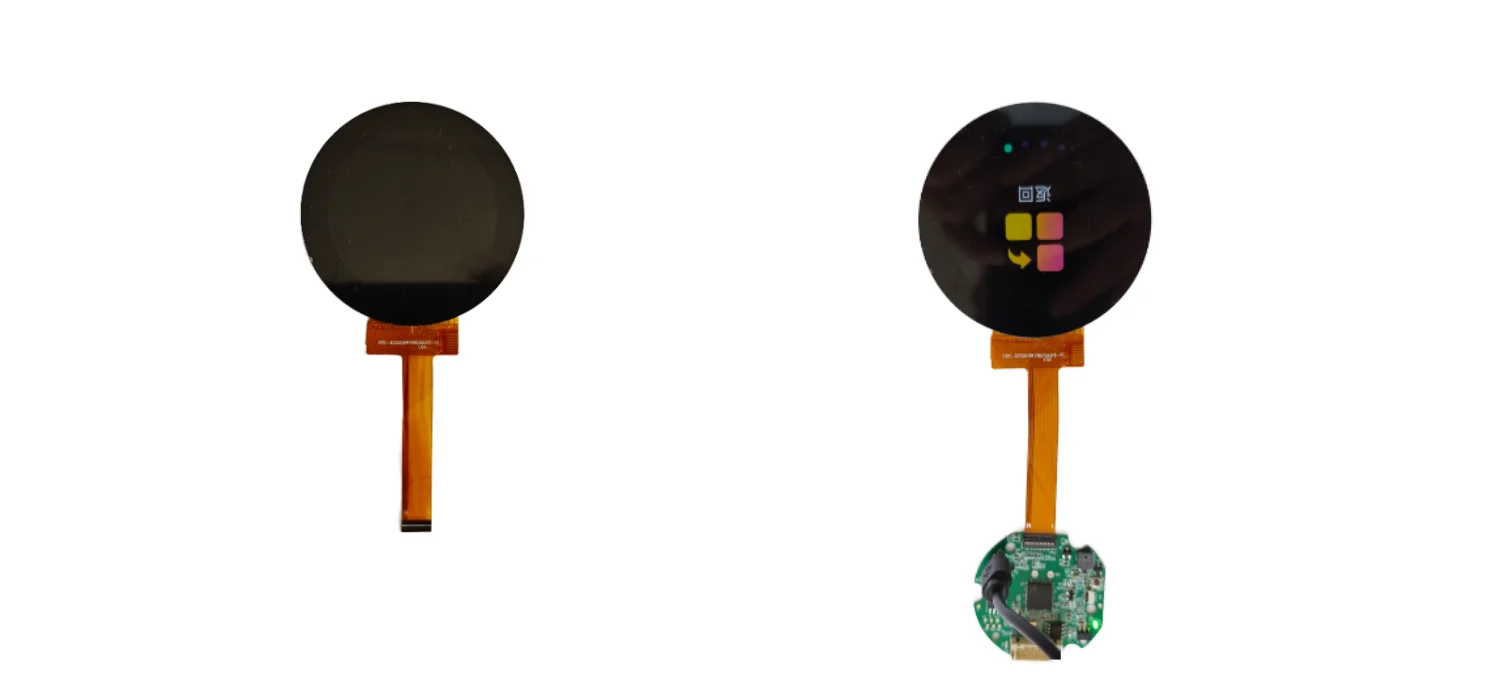

Oltre alla nostra soluzione di riferimento con display touch circolare da 2,1 pollici, offriamo anche servizi di personalizzazione di schede driver display integrate, comprese opzioni come schede con porta seriale.
1.Conferma dei requisiti: condividi le dimensioni del display, la risoluzione, la funzione touch e lo spazio di installazione.
2.Progettazione della soluzione: proponiamo pannello touch, vetro di copertura e configurazione dell'interfaccia.
3.Sviluppo del campione: assemblaggio del prototipo per la convalida meccanica ed elettrica.
4.Verifica del design: revisione congiunta di vestibilità, prestazioni tattili ed effetto ottico.
5. Produzione di massa: fornitura in lotti stabile con ispezione completa prima della spedizione.
Si consiglia un coinvolgimento tempestivo: possiamo adattare il gruppo display al vostro progetto industriale anziché forzare il vostro progetto attorno a un modulo standard.
Le nostre soluzioni di visualizzazione sono ampiamente applicabili a vari prodotti per la casa e gli elettrodomestici intelligenti, tra cui:
Macchine da caffè intelligenti: i controlli touch forniscono un'interfaccia utente moderna e interattiva.
Purificatori d'aria: i gruppi display touch compatti consentono la rapida regolazione di varie funzioni.
Elettrodomestici da cucina intelligenti: per prodotti come cuociriso, forni e cappe da cucina, offriamo display touch con funzionalità di manopola rotante.
Lavatrici e asciugatrici: i display consentono una rapida selezione dei programmi di lavaggio e asciugatura, fornendo al contempo una visualizzazione intuitiva dello stato operativo.
Per tutte le categorie di apparecchi sopra menzionate, possiamo soddisfare i vostri requisiti specifici.

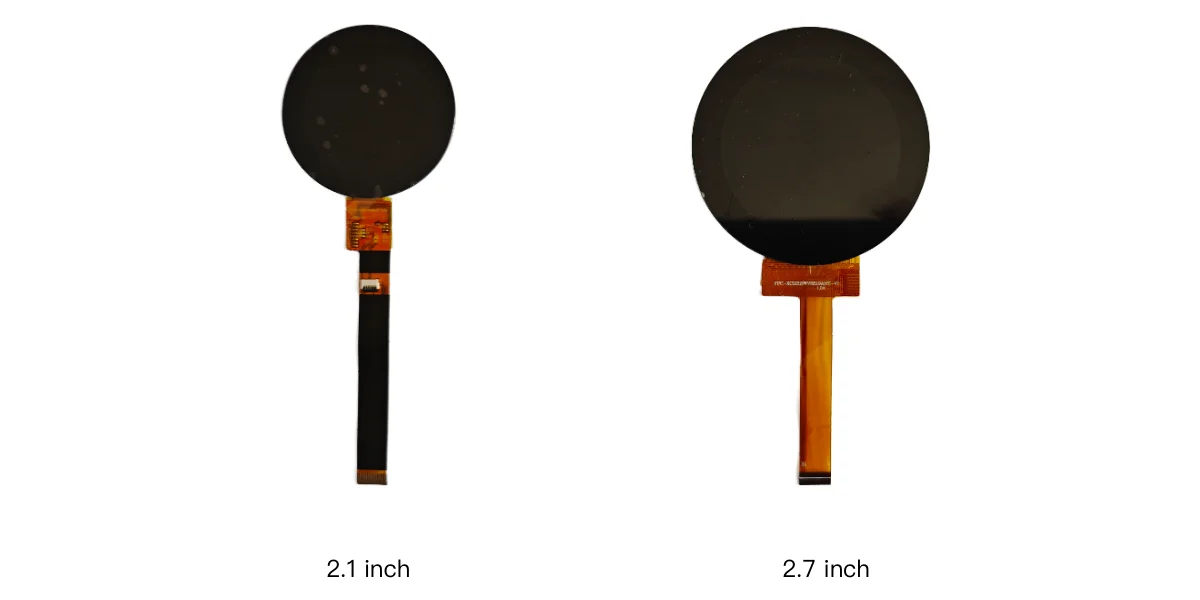

No, offriamo una gamma più ampia di opzioni. Oltre al gruppo da 2,1 pollici, forniamo anche formati da 1,6 pollici, 2,7 pollici, 5 pollici e altre dimensioni. La scelta specifica dipende dai requisiti del prodotto.
SÌ. I pannelli touch possono essere completamente personalizzati per soddisfare le vostre esigenze, compresa la forma esterna, i trattamenti superficiali speciali per il vetro di copertura, il design del cavo FPC e altro ancora.
SÌ. Possiamo fornire il modulo LCD o il pannello touch separatamente. Supportiamo anche una soluzione in cui è laminato solo il vetro di copertura, senza il pannello touch.
SÌ. Questo tipo di display touch compatto è adatto per applicazioni come macchine da caffè intelligenti, purificatori d'aria, elettrodomestici da cucina e altri terminali di controllo intelligenti, in base ai requisiti dell'applicazione finale.
SÌ. I clienti possono discutere con noi i requisiti personalizzati, tra cui dimensioni del display, pannello touch, vetro di copertura, laminazione completa, tipo di interfaccia e integrazione meccanica.
Idealmente, fornire le dimensioni dello schermo, la risoluzione, la funzione touch, le dimensioni del vetro di copertura, lo spazio di installazione, i requisiti di interfaccia, l'ambiente operativo e la quantità stimata richiesti. Inoltre, fornire disegni del prodotto o file 3D dell'alloggiamento sarebbe molto utile per la nostra valutazione meccanica.
Se stai sviluppando un nuovo elettrodomestico, saremo più che felici di essere coinvolti fin dall'inizio della fase di progettazione per valutare in modo completo i requisiti complessivi del prodotto.
SKY-TDM può lavorare a stretto contatto con i nostri clienti per valutare esigenze specifiche, tra cui dimensioni del display, soluzione touch, vetro di copertura e schede driver personalizzate. Questo approccio collaborativo aiuta a creare un prodotto finito impeccabile, evitando la necessità di compromettere il design complessivo solo per accogliere una struttura standard inadatta.
Non esitate a contattarci in qualsiasi momento per discutere dei vostri prossimi progetti.
