Quando le apparecchiature industriali necessitano di ingressi video flessibili e connettività LCD TFT affidabile, ilScheda AD interfaccia da 2 HDMI a LVDS TTLdaSKY-TDMfornisce una pratica soluzione di controllo. Progettato per l'integrazione di display industriali, supporta doppi ingressi HDMI, uscite LVDS e TTL, firmware configurabile e pannelli LCD da 7 a 32 pollici, aiutando gli sviluppatori OEM a semplificare l'integrazione hardware e ridurre gli sforzi di sviluppo.
Un controller video deve fare molto di più che convertire i segnali video. Deve adattarsi all'interfaccia LCD, mantenere una trasmissione stabile delle immagini, supportare i tempi del pannello richiesti e rimanere affidabile per tutto il ciclo di vita dell'apparecchiatura. ILScheda AD interfaccia da 2 HDMI a LVDS TTLè progettato attorno a questi requisiti pratici. Accettando due sorgenti video HDMI e fornendo interfacce di uscita LVDS o RGB TTL, offre ai progettisti di apparecchiature una maggiore flessibilità nella scelta dei pannelli LCD TFT industriali. Il suo firmware configurabile può anche essere adattato a risoluzione, temporizzazione, definizioni di interfaccia, controllo della retroilluminazione, impostazioni OSD e altri requisiti di progetto. Ciò rende la scheda adatta per l'automazione industriale, le apparecchiature mediche, i chioschi self-service, la segnaletica digitale, le apparecchiature di trasporto e i sistemi di visualizzazione integrati.
Sommario
- Cos'è una scheda AD con interfaccia TTL da 2 HDMI a LVDS?
- Perché i doppi ingressi HDMI sono importanti nei display industriali?
- In che modo le uscite LVDS e TTL migliorano la compatibilità LCD?
- Quali sono le caratteristiche principali da considerare?
- Dove può essere utilizzato questo controller video?
- Come semplifica l'integrazione del display OEM?
- Panoramica tecnica della scheda controller
- Domande frequenti
- Ottieni una soluzione di visualizzazione industriale personalizzata

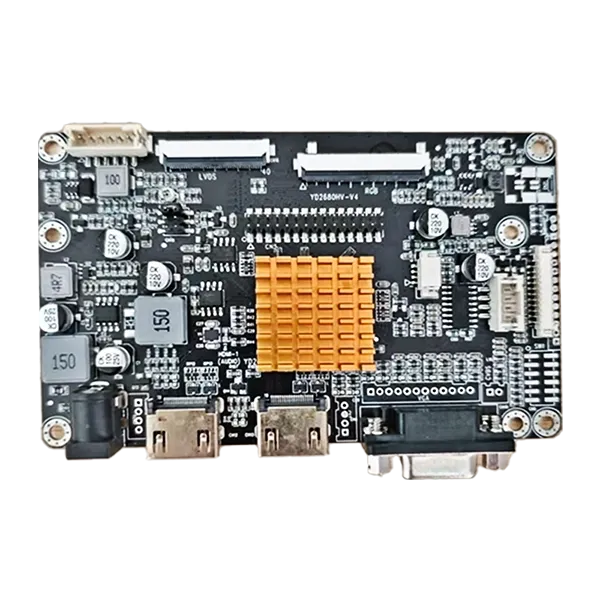

Cos'è una scheda AD con interfaccia TTL da 2 HDMI a LVDS?
Una scheda display AD, comunemente chiamata scheda controller LCD, funge da punto di connessione tra una sorgente video e un pannello LCD. Nelle apparecchiature industriali, la sorgente video può fornire un segnale HDMI mentre il pannello LCD TFT selezionato può richiedere un'interfaccia LVDS o TTL. Il controller traduce ed elabora il segnale video in ingresso in modo che possa essere inviato all'interfaccia LCD appropriata.
ILScheda AD interfaccia da 2 HDMI a LVDS TTLè progettato specificatamente per questo tipo di integrazione. Supporta due ingressi video HDMI e può fornire un'uscita LVDS o RGB TTL per pannelli LCD TFT industriali compatibili. Secondo le specifiche del prodotto, può essere configurato per display TFT industriali da circa 7 a 32 pollici, a seconda delle esigenze specifiche del pannello.
Per i progetti OEM, questo approccio può ridurre la necessità di riprogettare l'intera elettronica del display quando si cambiano i modelli di pannello o le configurazioni delle apparecchiature. Gli ingegneri possono invece selezionare una configurazione del controller adeguata e verificare la risoluzione, i tempi, la definizione dell'interfaccia e i requisiti di alimentazione dell'LCD.
Perché i doppi ingressi HDMI sono importanti nei display industriali?
I sistemi industriali utilizzano sempre più sorgenti video multiple. Ad esempio, una macchina potrebbe dover visualizzare informazioni da un computer e allo stesso tempo ricevere un segnale da una telecamera industriale, un sistema di ispezione, un computer integrato o un'unità di elaborazione secondaria.
Un controller con due ingressi HDMI fornisce un modo conveniente per collegare due sorgenti video digitali e passare dall'una all'altra. Ciò può rendere l'architettura del sistema più flessibile senza richiedere un dispositivo di commutazione esterno aggiuntivo in ogni applicazione.
- Molteplici sorgenti video:Due ingressi HDMI offrono una maggiore flessibilità del sistema.
- Integrazione del sistema:La commutazione della sorgente video può essere incorporata nell'architettura del display.
- Aggiornamenti dell'attrezzatura:I sistemi esistenti possono essere adattati alle nuove sorgenti video basate su HDMI.
- Flessibilità progettuale:Gli ingegneri possono costruire sistemi di visualizzazione in base a diverse configurazioni di origine.
Questa funzionalità è particolarmente utile per i sistemi HMI industriali, i terminali di controllo, le apparecchiature di ispezione, i chioschi e altri prodotti in cui la flessibilità della sorgente display è importante.
In che modo le uscite LVDS e TTL migliorano la compatibilità LCD?
I pannelli LCD non utilizzano tutti la stessa interfaccia elettrica. Due interfacce comunemente riscontrate nelle applicazioni TFT industriali sono LVDS e TTL/RGB. La selezione dell'interfaccia del controller errata può causare incompatibilità, immagini instabili o riprogettazione aggiuntiva dell'hardware.
Il supporto dell'output LVDS e TTL offre ai progettisti di sistemi più opzioni nella scelta dei pannelli LCD compatibili. Le connessioni LVDS del controller includono coppie di segnali differenziali dedicate, mentre la sua interfaccia TTL fornisce dati RGB e segnali di sincronizzazione per pannelli compatibili.
| Interfaccia | Funzione tipica | Valore di integrazione |
|---|---|---|
| LVDS | Trasmissione dati LCD differenziale ad alta velocità | Adatto a molti pannelli LCD TFT industriali |
| TTL/RGB | Dati di visualizzazione RGB paralleli e segnali di temporizzazione | Supporta pannelli TFT con interfaccia TTL compatibili |
| HDMI | Ingresso sorgente video digitale | Comodo collegamento alle moderne apparecchiature video |
Gli ingegneri devono sempre confermare l'esatto modello LCD, la risoluzione, i parametri di temporizzazione, i requisiti di tensione, la configurazione del connettore e la mappatura dei pin prima della produzione. La compatibilità dell'interfaccia dipende dalle specifiche complete della centrale e non solo dal nome dell'interfaccia.
Quali sono le caratteristiche principali da considerare?
La scelta di un controller LCD industriale richiede molto più che verificare se i connettori di ingresso e di uscita corrispondono fisicamente. Le specifiche elettriche, la configurazione del firmware, i tempi del pannello, i requisiti di retroilluminazione e le considerazioni sulla fornitura a lungo termine possono influire sull'affidabilità del progetto.
Doppi ingressi video HDMI
Due ingressi HDMI consentono ai progettisti di apparecchiature di collegare più sorgenti video digitali e selezionare la sorgente appropriata in base ai requisiti di sistema.
Supporto output LVDS e TTL
Il supporto di entrambi i tipi di output espande la gamma di pannelli LCD TFT compatibili e può ridurre la riprogettazione dell'hardware quando un progetto OEM utilizza configurazioni di display diverse.
Configurazione firmware flessibile
Il firmware può essere personalizzato in base alla risoluzione LCD, ai parametri di temporizzazione, alle definizioni dell'interfaccia, ai requisiti OSD, ai loghi di avvio e ad altre impostazioni specifiche dell'applicazione. Ciò è particolarmente utile per le apparecchiature OEM e ODM in cui una configurazione del controller standard potrebbe non essere sufficiente.
Design orientato all'industria
La scheda è destinata ad applicazioni industriali continue, con considerazioni di progettazione incentrate sull'elaborazione stabile del segnale, sulla riduzione delle interferenze, sulla disponibilità dei componenti e sul funzionamento a lungo termine.
Integrazione compatta
Una scheda controller dedicata può semplificare l'architettura del display interno delle apparecchiature integrate, aiutando gli ingegneri a gestire le connessioni LCD, il controllo della retroilluminazione, la conversione del segnale e le relative funzioni di visualizzazione all'interno di una piattaforma hardware definita.
Dove può essere utilizzato questo controller video?
Poiché il controller combina la flessibilità dell'ingresso HDMI con le opzioni di uscita LVDS e TTL LCD, può servire un'ampia gamma di applicazioni di visualizzazione industriali e integrate.
| Applicazione | Perché il controller è utile |
|---|---|
| Automazione industriale | Collega sorgenti video digitali con display TFT industriali |
| Attrezzature mediche | Supporta configurazioni di visualizzazione personalizzate per apparecchiature specializzate |
| Chioschi self-service | Fornisce ingresso video flessibile e integrazione LCD incorporato |
| Segnaletica digitale | Consente alle fonti di contenuto basate su HDMI di gestire pannelli LCD compatibili |
| Attrezzature per il trasporto | Supporta sistemi di visualizzazione integrati che richiedono un funzionamento stabile |
| Sistemi integrati | Offre interfacce configurabili per progetti di display specifici dell'applicazione |
La configurazione appropriata dipende dall'ambiente operativo dell'apparecchiatura, dal modello LCD, dalla sorgente video, dalla risoluzione, dallo spazio meccanico e dall'architettura di alimentazione. Per questo motivo, la verifica tecnica dovrebbe essere completata prima della produzione in serie.
Come semplifica l'integrazione del display OEM?
L'integrazione del display può diventare complicata quando un progetto OEM richiede che il pannello LCD, il touch screen, il controller, i cavi, il firmware, la retroilluminazione e la struttura meccanica lavorino insieme. Una scheda controller che può essere configurata attorno al display LCD di destinazione può ridurre alcune di queste sfide di integrazione.
SKY-TDM fornisce servizi di ingegneria del display che coprono la selezione dell'LCD, la configurazione del controller, la personalizzazione del touch screen, il collegamento ottico, il vetro di copertura, i cavi di interfaccia e i relativi requisiti di integrazione del display. I suoi sistemi di gestione della qualità includono le certificazioni ISO 9001, ISO 13485 e IATF 16949, mentre le schede controller vengono sottoposte a test funzionali prima della spedizione in base alle informazioni sul prodotto dell'azienda.
Per i clienti OEM e ODM, il supporto tecnico può includere:
- Risoluzione LCD e configurazione temporale
- Mappatura dei pin LVDS e regolazione della temporizzazione TTL
- Ottimizzazione del firmware
- Controllo della retroilluminazione e della luminosità
- Configurazione della lingua OSD
- Personalizzazione del logo di avvio
- Configurazione pin e connettore del cavo
- Requisiti di montaggio meccanico
- Abbinamento LCD e pannello touch
Questo approccio integrato può essere particolarmente utile per i progetti in cui la compatibilità del display e la disponibilità dei componenti a lungo termine sono considerazioni di progettazione importanti.
Panoramica tecnica della scheda controller
La tabella seguente riassume le caratteristiche importanti di questa soluzione di controllo e spiega la loro rilevanza pratica durante lo sviluppo del sistema di visualizzazione.
| Specifica/caratteristica | Configurazione disponibile | Vantaggio ingegneristico |
|---|---|---|
| Ingressi video | 2×HDMI | Supporta più sorgenti video digitali |
| Uscite LCD | LVDS e TTL/RGB | Amplia le scelte LCD compatibili |
| Intervallo di dimensioni dell'LCD | Circa 7–32 pollici | Adatto a vari formati di display industriali |
| Firmware | Configurabile | Supporta parametri di visualizzazione specifici del progetto |
| Connettore LVDS | JST 2×15 pin | Fornisce connessioni del segnale di visualizzazione differenziale |
| LVDS FFC | 40 pin, 0,5 mm | Supporta connessioni di pannelli LCD compatibili |
| TTL T-CON | FFC a 50 pin | Fornisce connessioni per segnali RGB e di temporizzazione |
| Interfaccia retroilluminata | PH2.0 a 6 pin | Supporta alimentazione e controllo della retroilluminazione compatibili |
Le definizioni effettive dei pin e la configurazione elettrica devono essere sempre confrontate con la scheda tecnica del display LCD di destinazione. Ad esempio, l'interfaccia LVDS utilizza coppie di segnali TX differenziali, mentre l'interfaccia TTL include dati RGB, DE, VS, HS, DCLK e relativi segnali di controllo. La corretta mappatura dei pin è essenziale per una corretta integrazione.
Domande frequenti
1. Quali pannelli LCD possono essere collegati a questo controller?
Il controller può essere configurato per un'ampia gamma di pannelli LCD TFT industriali utilizzando interfacce LVDS o TTL compatibili. I pannelli nella gamma di circa 7-32 pollici possono essere supportati a seconda del modello specifico e dei requisiti elettrici. Fornire il numero del modello LCD consente al team tecnico di verificare la compatibilità.
2. È possibile personalizzare il firmware per un progetto OEM?
SÌ. La personalizzazione del firmware può coprire la risoluzione LCD, i parametri di temporizzazione, le definizioni dell'interfaccia, le impostazioni OSD, i loghi di avvio e altri requisiti specifici del progetto.
3. La scheda supporta sia i pannelli LCD LVDS che TTL?
SÌ. Il controller è progettato per fornire opzioni di uscita sia LVDS che RGB TTL, consentendogli di supportare diverse configurazioni LCD TFT industriali compatibili.
4. È possibile collegare due sorgenti HDMI contemporaneamente?
La scheda fornisce due interfacce di ingresso HDMI, consentendo di incorporare due sorgenti video digitali compatibili nel sistema di visualizzazione con la selezione della sorgente in base all'applicazione configurata.
5. Questo controller è adatto per applicazioni industriali continue?
Il prodotto è progettato per applicazioni industriali e funzionamento continuo, con particolare attenzione all'elaborazione stabile del segnale, al controllo delle interferenze, ai componenti orientati all'industria e a considerazioni sulla fornitura a lungo termine.
6. SKY-TDM può fornire un gruppo display completo?
SÌ. SKY-TDM è in grado di supportare requisiti di integrazione di display più ampi, inclusi pannelli LCD industriali, touch screen capacitivi o resistivi, schede controller, cavi di interfaccia, collegamento ottico, vetro di copertura e relativi servizi di ingegneria OEM/ODM.
Ottieni una soluzione di visualizzazione industriale personalizzata
La scelta del controller LCD giusto è un passo importante nella costruzione di un sistema di visualizzazione industriale stabile. Con doppi ingressi HDMI, compatibilità con uscite LVDS e TTL, firmware configurabile e supporto tecnico per la corrispondenza e l'integrazione degli LCD, questo controller può aiutare gli sviluppatori OEM a creare sistemi di visualizzazione in base ai loro specifici requisiti tecnici. Se stai valutando un nuovo progetto di HMI industriale, dispositivo medico, chiosco, display per il trasporto o apparecchiatura incorporata, scopri di più sulla scheda AD con interfaccia TTL da 2 HDMI a LVDS econtattacicon il modello LCD, la risoluzione, il tipo di interfaccia, la quantità e i requisiti del progetto. SKY-TDM può aiutarti a verificare la compatibilità e sviluppare una pratica soluzione di visualizzazione per la tua applicazione.
