Oggi, quando si scelgono i pannelli touch capacitivi per le apparecchiature industriali, l'attenzione principale è solitamente rivolta alle dimensioni dello schermo, ai punti di contatto, al vetro di copertura e alla laminazione ottica. Tuttavia, una specifica tecnica chiave non dovrebbe essere ignorata: l'interfaccia del segnale tattile.
Qual è la reale differenza tra USB e I²C per i touch panel capacitivi industriali? E, cosa ancora più importante, come dovresti scegliere l'interfaccia giusta per il tuo progetto?
Per i clienti OEM e ODM, la scelta dipende in gran parte dal sistema host, dall'architettura del controller, dall'ambiente software e dalla progettazione meccanica.
SKY-TDM offre pannelli touch capacitivi personalizzati per HMI industriali, dispositivi medici, sistemi embedded, terminali intelligenti e applicazioni di automazione, con supporto per USB, I²C e altre opzioni di interfaccia.
Trasmette i dati tattili al sistema host utilizzando il protocollo di comunicazione USB. Poiché l'USB è una delle interfacce periferiche più comuni, è la scelta ideale per la connessione a PC industriali, piattaforme Windows/Linux/Android, chioschi self-service, display commerciali e computer integrati.
Il più grande vantaggio dell'USB è la sua comodità. I team di sviluppo possono collegare facilmente il pannello a sfioramento al sistema host senza progettare circuiti di comunicazione dedicati sul PCB principale, riducendo notevolmente i tempi di sviluppo del prodotto.
I²C è un'interfaccia di comunicazione seriale comune nei sistemi embedded.
I touch panel I²C comunicano direttamente con microcontrollori o processori tramite il bus I²C, rendendoli ideali per progetti hardware personalizzati.
Ad esempio, se un progetto industriale dispone già di una scheda di controllo principale, di solito è preferibile collegare il controller touch al processore tramite I²C. In questo caso, I²C agisce come una parte inseparabile dell'architettura hardware, non solo come una periferica esterna.
| Caratteristica | Pannello touch USB | Pannello a sfioramento dell'IIC |
| Metodo di integrazione | Periferica esterna | Comunicazione incorporata |
| PC industriale | Eccellente | Meno conveniente |
| MCU incorporato | Possibile | Eccellente |
| Compatibilità del sistema operativo | Generalmente conveniente | Richiede l'integrazione del sistema |
| Sviluppo | Più veloce per molti progetti basati su PC | Richiede lo sviluppo di hardware/firmware |
| Integrazione PCB | Meno diretto | Altamente integrato |
| Applicazione via cavo | Più flessibile | Più adatto a collegamenti brevi |
| Personalizzazione dell'hardware | Bene | Eccellente |
| Utilizzo tipico | HMI, chiosco, terminale basato su PC | HMI integrato, apparecchiature personalizzate |

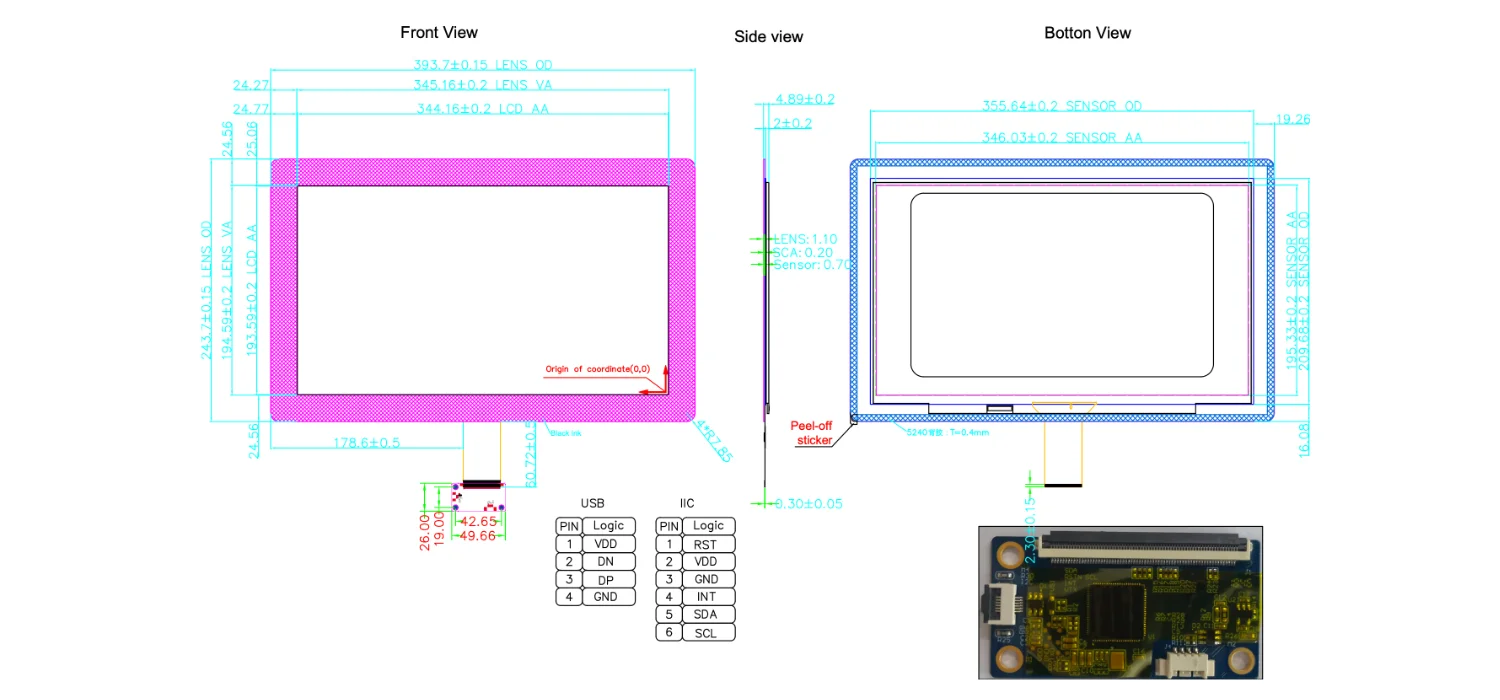

Questo è il motivo per cui la stessa dimensione del pannello a sfioramento può essere disponibile sia nelle versioni USB che IIC.
La tecnologia touch può essere simile, ma il metodo di integrazione del sistema è diverso.
●Integrazione più semplice: per i sistemi HMI industriali, i pannelli touch USB sono più facili da integrare poiché la piattaforma host supporta già USB.
●Eccellente compatibilità con la piattaforma: i principali sistemi operativi sul mercato supportano nativamente USB, rendendolo l'interfaccia standard per Windows, Android e Linux.
●Ideale per sistemi HMI autonomi: quando si utilizzano computer autonomi o PC integrati, l'USB fornisce una comoda connessione di comunicazione.
●Sviluppo accelerato: durante le prime fasi di un progetto, l'USB consente una rapida valutazione dell'usabilità del touch panel senza la necessità di pre-sviluppare interfacce di comunicazione dedicate.
●Progettato per l'integrazione incorporata: quando un pannello a sfioramento è direttamente integrato in un sistema incorporato, l'interfaccia I²C è la scelta più adatta.
●Architettura bus semplice: I²C utilizza una struttura di comunicazione a due fili, che è molto interessante per PCB integrati con risorse di interfaccia limitate.
●Maggiore controllo hardware: per i clienti che sviluppano autonomamente le proprie schede di controllo e firmware, l'interfaccia I²C offre un maggiore controllo sull'architettura di comunicazione touch.
●Ideale per dispositivi personalizzati: I²C è particolarmente utile per i dispositivi OEM in cui il pannello a sfioramento e la scheda di controllo principale sono progettati in modo sincrono.
Interfacce diverse offrono vantaggi diversi e non esiste un'unica interfaccia touch adatta a tutti gli scenari HMI industriali. È possibile fare riferimento alle seguenti linee guida:
●PC industriali + Touch Panel: USB è generalmente la scelta più conveniente.
●MCU + Touch Panel integrati: I²C è in genere la scelta ottimale.
●Schede di controllo personalizzate: I²C fornisce un'integrazione hardware più profonda.
●Prototipazione rapida: l'USB può semplificare i test e la valutazione iniziali.
●Produzione di massa: sia USB che I²C sono fattibili; la decisione finale dovrebbe basarsi sull'effettiva architettura hardware e software.
I nostri pannelli tattili offrono attualmente una varietà di prodotti touch panel capacitivi USB/I²C, che coprono diverse dimensioni di schermo per HMI industriale e applicazioni integrate.
Questa è una domanda molto importante.
Mentre l'interfaccia di comunicazione è responsabile della trasmissione dei dati tattili, l'esperienza tattile complessiva è determinata da una combinazione di molteplici fattori. Questi includono principalmente: progettazione del sensore tattile, IC tattile, firmware, percorso del sensore, spessore del vetro di copertura, supporto per il tocco dei guanti, ambiente EMI/ESD, processo di laminazione ottica e sistema host. Pertanto, la scelta tra USB e I²C è solo un passo nello sviluppo di un pannello touch industriale e non influisce sulle prestazioni touch.
All'inizio della progettazione, è possibile determinare l'interfaccia appropriata in base ai seguenti cinque punti chiave:
●Controlla la piattaforma host: il touch panel sarà collegato a un PC industriale, una scheda madre Android, un sistema Linux o un MCU?
●Controlla il controller principale: la scheda madre fornisce già interfacce USB o I²C?
●Controllare la struttura meccanica: dove verrà posizionato il controller del pannello a sfioramento? Quanto dovrebbe essere lungo l'FPC o il cavo a nastro? Dove verrà installato il connettore?
●Controlla l'ambiente software: il team di sviluppo dispone già del supporto necessario per driver o firmware?
●Controllare il piano di produzione: se il prodotto sta per entrare nella produzione di massa, la selezione dell'interfaccia deve essere confermata prima della progettazione finale del PCB.
Un touch panel industriale professionale non dovrebbe essere selezionato basandosi esclusivamente sulle dimensioni dello schermo. Una soluzione completa richiede una considerazione globale dei seguenti elementi:
Tecnologia touch → Sensore → IC controller → Interfaccia → Vetro di copertura → FPC → Firmware → Integrazione meccanica → Ambiente applicativo
Questo approccio olistico è particolarmente importante per le apparecchiature industriali, i dispositivi medici, i sistemi di automazione e altri prodotti progettati per un funzionamento a lungo termine.
Pertanto l'interfaccia giusta non è necessariamente quella con le specifiche più elevate, ma quella che può essere integrata in modo affidabile nel prodotto completo del cliente.
Se stai sviluppando HMI industriali, dispositivi medici, sistemi di automazione, chioschi self-service o prodotti integrati, fornisci le dimensioni del touch screen, la piattaforma host, il sistema operativo, i disegni meccanici e i requisiti di interfaccia.
SKY-TDMi pannelli tattili possono consigliare il pannello tattile e la configurazione dell'interfaccia più adatti al tuo progetto.
Contattaci oggi per soluzioni personalizzate di pannelli touch capacitivi USB, I²C o combinati USB + I²C.
