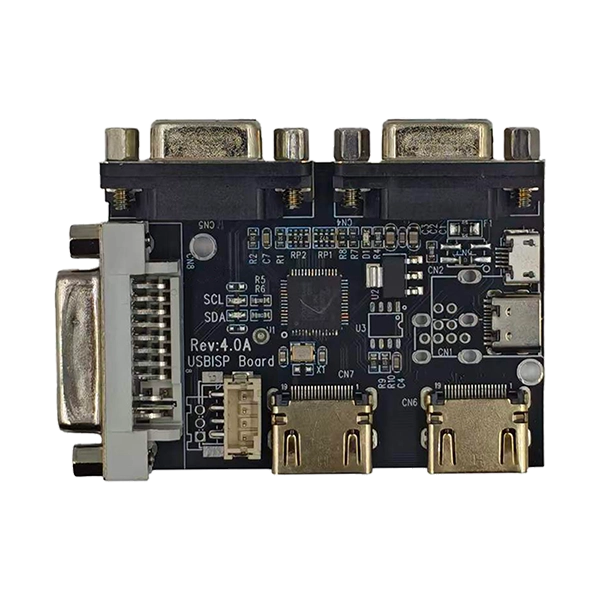

L'affidabilità del firmware è importante tanto quanto la qualità dell'hardware nei sistemi di visualizzazione industriali. ILProgrammatore USB-RTD ad alta velocità per scheda driver LCDè sviluppato specificatamente per la programmazione dei circuiti integrati del controller display Realtek serie RTD, fornendo una soluzione efficiente per il download del firmware, la produzione in batch, il debug e gli aggiornamenti sul campo.
Progettato per produttori di schede controller LCD, produttori di apparecchiature OEM e team di ingegneri, questo programmatore riduce significativamente i tempi di programmazione garantendo al tempo stesso l'integrità del firmware in ogni lotto di produzione. È il compagno ideale per soluzioni espositive industriali personalizzate.
A differenza dei programmatori generici, il programmatore USB-RTD è ottimizzato per le piattaforme controller display Realtek RTD, consentendo una comunicazione stabile con schede controller personalizzate durante lo sviluppo e la produzione del software.
Che si tratti di programmare un singolo prototipo o di produrre in serie migliaia di schede controller, il programmatore ad alta velocità USB-RTD per scheda driver LCD offre prestazioni stabili e affidabili durante l'intero processo di produzione.
I flussi di lavoro tipici della linea di produzione includono:
- Download del firmware
- Verifica del software
- Test funzionale
- Programmazione della produzione di massa
- Gestione della versione del firmware
- Verifica della consistenza del lotto
La sua connessione di comunicazione stabile riduce al minimo i tassi di errore di programmazione e riduce significativamente l'intervento dell'operatore.
Il nostro meccanismo di comunicazione ottimizzato riduce significativamente i tempi di download del firmware, aumentando efficacemente la produttività e mantenendo la stabilità della programmazione.
Sviluppato principalmente per la programmazione del firmware dei chip controller display Realtek della serie RTD, garantendo la perfetta compatibilità con le schede driver LCD personalizzate.

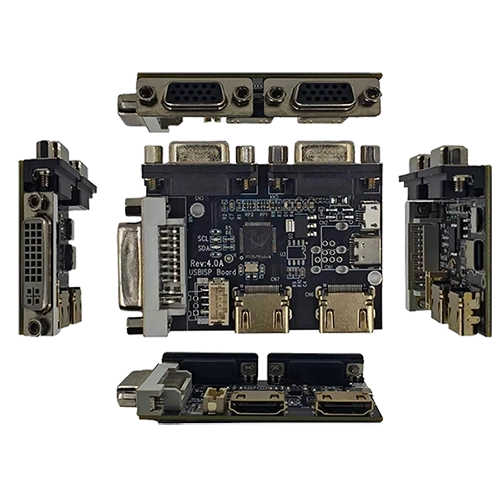

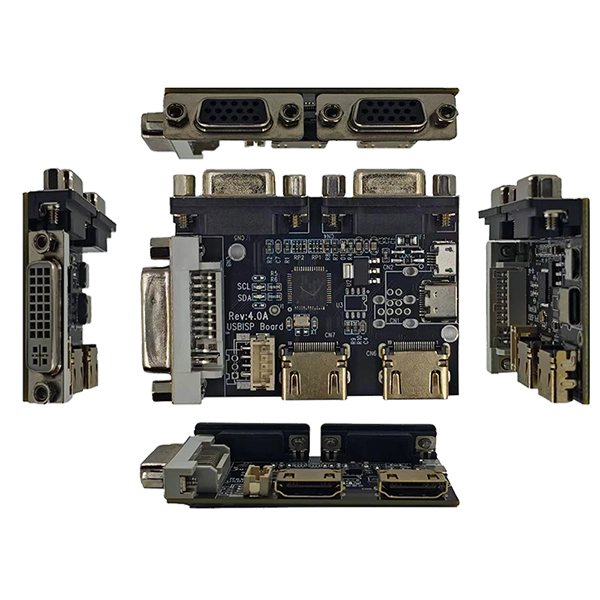

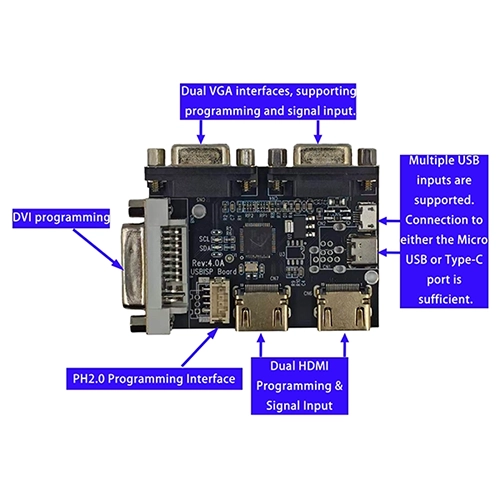

Il nostro programmatore supporta varie opzioni di connessione per soddisfare le esigenze di sviluppo tecnico e produzione di massa. Questi includono doppia programmazione HDMI e ingresso segnale, doppia interfaccia VGA, interfaccia di programmazione DVI, interfaccia USB Type-C, interfaccia Micro USB e connettori di programmazione PH2.0. Questo design flessibile dell'interfaccia consente agli ingegneri di gestire facilmente diverse configurazioni della scheda controller senza la necessità di cambiare apparecchiature di programmazione.
Per gli ingegneri di ricerca e sviluppo, il nostro programmatore fornisce una piattaforma altamente efficiente durante la fase di sviluppo della scheda controller. Assiste gli ingegneri nell'affrontare varie attività, come il debug del firmware personalizzato, la verifica della compatibilità di nuovi pannelli LCD, il test di diverse risoluzioni del display, la configurazione dei parametri di temporizzazione, la convalida delle funzioni del display prima della produzione di massa e l'esecuzione di aggiornamenti del firmware durante lo sviluppo del prodotto. In definitiva, riduce efficacemente i cicli di ricerca e sviluppo e accelera il time-to-market per i nuovi prodotti.
La programmazione affidabile del firmware determina direttamente l'efficienza della programmazione dei display industriali. L'utilizzo di un programmatore ad alta velocità USB-RTD dedicato per la scheda driver LCD aiuta a migliorare l'efficienza della programmazione, garantisce la perfetta compatibilità con le schede driver basate su chip RTD, riduce al minimo gli errori di programmazione, semplifica la manutenzione del prodotto e, in definitiva, aumenta la produttività dei clienti.
Il programmatore ad alta velocità USB-RTD segue un flusso di lavoro semplice che si integra perfettamente nei processi di sviluppo e produzione:
Passaggio 1: connessione hardware
Collega il programmatore al PC tramite cavo USB e collega il programmatore alla scheda controller LCD di destinazione utilizzando l'interfaccia HDMI, VGA, DVI o PH2.0 --- a seconda del design della scheda.
Passaggio 2: configurazione del software
Avvia il software di programmazione sul tuo PC. Caricare il file firmware (formato .bin o .hex) preparato per il pannello LCD specifico e i requisiti dell'applicazione. Il software rileva automaticamente il modello IC del controller RTD collegato.
Passaggio 3: programmazione del firmware
Avviare il processo di programmazione. Il programmatore scrive il firmware nella memoria flash del controller IC RTD con controlli di verifica per garantire l'integrità dei dati. Il tempo di programmazione tipico varia daDa 5 a 15 secondiper scheda, a seconda delle dimensioni del firmware.
Passaggio 4: verifica e convalida
Dopo la programmazione, il sistema verifica automaticamente il firmware scritto rispetto al file sorgente. Un indicatore pass/fail conferma la programmazione riuscita. Le schede difettose vengono contrassegnate per la rilavorazione, riducendo così il rischio che schede difettose raggiungano la linea di produzione.
Passaggio 5: integrazione della linea di produzione
Per la produzione di massa, è possibile distribuire più programmatori nelle stazioni di programmazione. Gli operatori possono programmare le schede controller in sequenza; ciascuna scheda impiega in genere meno di 20 secondi dalla connessione al completamento.
| Metodo | Tempo di programmazione per scheda | Tempo di installazione | Adatto per |
| Programmatore USB-RTD ad alta velocità | 5-15 secondi | Meno di 1 minuto | Campioni tecnici, produzione di massa, aggiornamenti sul campo |
| ISP (programmazione in-system) tramite intestazione di debug | 15-30 secondi | 3-5 minuti | Debug della fase di sviluppo |
| Programmatore Flash esterno | 30-60 secondi | 5-10 minuti | Programmazione flash pre-assemblaggio |
| Copia manuale del firmware (scheda SD) | 60-120 secondi | 5-15 minuti | Basso volume, solo manutenzione |
Per una linea di produzione che programma 500 schede controller al giorno, il programmatore ad alta velocità USB-RTD consente di risparmiare circa 2-4 ore di tempo di programmazione rispetto ai metodi ISP, migliorando direttamente la capacità di produzione giornaliera.
Il programmatore ad alta velocità USB-RTD per scheda driver LCD è progettato principalmente per schede driver industriali basate su chip RTD e non è compatibile con altri display o schede touch-control. È ampiamente utilizzato in vari scenari, tra cui la produzione di schede controller LCD industriali, la programmazione del firmware dei display medicali, la produzione di monitor personalizzati, lo sviluppo di firmware tecnico, gli aggiornamenti del software di fabbrica, le stazioni di programmazione della linea di produzione, la manutenzione del prodotto e il servizio post-vendita e i laboratori di verifica del controller del display.
| Caratteristica | Descrizione |
| Tipo di prodotto | Programmatore USB-RTD ad alta velocità per scheda driver LCD |
| IC bersaglio | Controller display serie Realtek RTD |
| Funzione primaria | Programmazione e aggiornamento del firmware |
| Modalità di programmazione | Comunicazione USB ad alta velocità |
| Interfaccia | HDMI, VGA, DVI, USB tipo C, Micro USB, PH2.0 |
| Applicazione | Schede driver basate su chip RTD |
| Supporto allo sviluppo | Debug e verifica del firmware |
| Supporto alla produzione | Programmazione batch |
R: È progettato per programmare e aggiornare il firmware per i circuiti integrati del controller display Realtek serie RTD utilizzati su schede driver LCD personalizzate.
R: Sì. È adatto per campioni tecnici, produzione pilota e produzione in grandi volumi.
R: Il programmatore supportaHDMI, VGA, DVI, USB tipo C, micro USB e PH2.0interfacce di programmazione, a seconda del design della scheda controller.
R: Sì. Può essere utilizzato per la manutenzione del firmware, gli aggiornamenti e l'assistenza del prodotto se supportato dalla scheda controller di destinazione.
R: Sì. È possibile programmare diverse versioni firmware per soddisfare varie risoluzioni LCD, parametri temporali e requisiti applicativi.
R: È destinato ai circuiti integrati del controller del display della serie RTD supportati utilizzati nelle nostre soluzioni di schede controller LCD personalizzate. Vi preghiamo di contattarci indicando il modello della vostra scheda controller per la conferma della compatibilità.
R: Sì. Il firmware specifico del cliente può essere programmato e verificato prima della spedizione, garantendo che le schede siano pronte per l'integrazione immediata.
R: Sì. Il nostro team di ingegneri offre guida alla programmazione del firmware, supporto per l'integrazione della scheda controller e assistenza tecnica durante l'intero ciclo di vita del progetto.
R: Sì. È possibile collegare più programmatori USB-RTD a diversi PC o a un singolo PC con larghezza di banda USB sufficiente. Ogni programmatore funziona in modo indipendente, consentendo la programmazione parallela di più schede controller contemporaneamente: ideale per linee di produzione ad alto volume.
R: Il programmatore include meccanismi di protezione per impedire scritture firmware incomplete. In caso di interruzione, il circuito integrato del controller RTD può essere riprogrammato dall'inizio. Non è richiesta alcuna procedura di ripristino speciale: è sufficiente riconnettersi e riavviare il processo di programmazione.
Cerchi un programmatore affidabile per schede driver basate su chip RTD?
Che tu abbia bisogno dello sviluppo di prototipi, della programmazione della produzione di massa o di una soluzione di visualizzazione completa, il nostro team di ingegneri è pronto ad assisterti.
Sentiti libero di discutere con noi le esigenze del tuo progetto in qualsiasi momento e forniremo una soluzione completa su misura per il tuo progetto.
