Scheda controller LCD industriale da HDMI e VGA e DVI a LVDS

Molti progetti di display industriali richiedono la conversione delle uscite video standard del PC (HDMI, VGA o DVI) in segnali LVDS che guidano i pannelli LCD TFT industriali. Sebbene le schede multiinterfaccia supportino DP, Type-C ed eDP, la maggior parte delle apparecchiature di fabbrica (PLC, PC industriali e controller legacy) utilizza ancora HDMI, VGA o DVI come uscite primarie.

SKY-TDMScheda controller LCD industriale da HDMI e VGA e DVI a LVDSrisponde a questa specifica esigenza. Accetta le tre sorgenti video più comuni presenti sui computer industriali e gestisce i pannelli LVDS senza richiedere adattatori DP-HDMI o cavi di conversione di tipo C, risparmiando sui costi e riducendo potenziali punti di guasto nella catena del segnale.

Abbiamo fornito questa scheda ai produttori di apparecchiature per aggiornamenti di pannelli HMI, sostituzioni di display di macchine CNC e integrazione di display di carrelli medicali in cui le uscite video standard devono essere collegate a pannelli industriali LVDS. Per i clienti che già utilizzano sorgenti HDMI, VGA o DVI e pannelli LVDS, questa scheda offre una soluzione semplice senza pagare per funzionalità DP, Type-C o eDP inutilizzate.

Caratteristiche principali

1. Tre Ingressi Standard per PC Industriali

- HDMI supporta i moderni PC industriali e i sistemi embedded

- VGA si collega a controller legacy e hardware meno recenti

- DVI fornisce il percorso del segnale digitale per le workstation industriali

- Nessun supporto DP o Type-C significa costi inferiori per le applicazioni standard

2. Guida del pannello LVDS ottimizzata

- Supporta uscite LVDS a canale singolo/doppio fino a1920×1080 a 60 Hz

- Compatibile con pannelli LVDS a 6 bit, 8 bit e 10 bit

- Voltaggio del pannello selezionabile (3,3 V/5 V/12 V) per vari modelli LCD

- Parametri di temporizzazione regolabili per requisiti specifici del pannello

3. Integrità del segnale di livello industriale

- Il design a bassa EMI riduce le interferenze con le apparecchiature vicine

- Ampio ingresso CC (8-25 V) per sistemi di alimentazione industriale a 12 V o 24 V

- Driver di retroilluminazione integrato con controllo della luminosità PWM

- Uscita immagine stabile in caso di fluttuazioni di potenza di fabbrica

4. Integrazione semplificata per gli OEM

- Il connettore di uscita JST 2x15 LVDS standard corrisponde ai comuni cavi del pannello

- Le dimensioni compatte del PCB si adattano alla maggior parte dei contenitori per display industriali

- La soluzione a scheda singola elimina i convertitori esterni

- Fornitura del ciclo di vita a lungo termine per la produzione pluriennale di apparecchiature

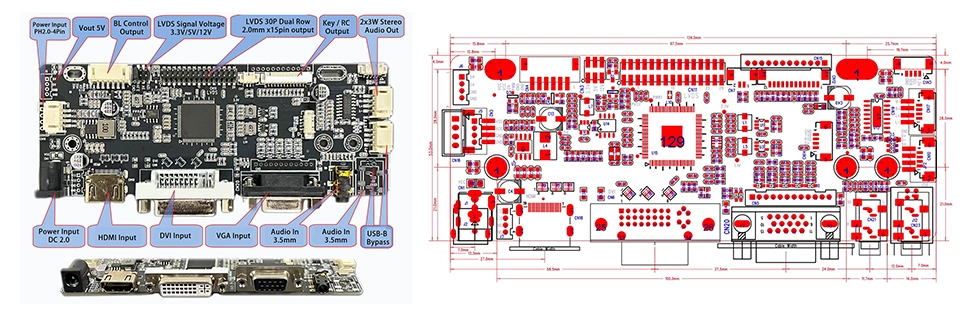

Interfacce e dimensioni

Interfaccia di uscita LVDS JST 2x15 pin

Interfaccia retroilluminata a 6 pin da 2,0 mm

Applicazioni tipiche

La nostra scheda controller LCD industriale da HDMI e VGA e da DVI a LVDS è progettata principalmente per applicazioni industriali e offre una stabilità eccezionale. Sono ampiamente utilizzati in vari settori, tra cui pannelli HMI per l'automazione industriale, terminali operatore di macchine CNC, apparecchiature di diagnostica medica e monitoraggio dei pazienti, panel PC industriali e controller integrati, monitor touch a telaio aperto, chioschi self-service e terminali interattivi, sistemi POS di vendita al dettaglio, display per il trasporto a bordo e apparecchiature di produzione di fabbrica intelligenti.

Quando scegliere questa scheda rispetto alla scheda multi-interfaccia

Quale scheda controller è adatta al tuo progetto?

SKY-TDM offre due schede controller LCD industriali. Ecco come scegliere:

Scegli questa scheda (da HDMI/VGA/DVI a LVDS) se:

- Le tue sorgenti video sono solo HDMI, VGA o DVI (non è richiesto DP/Type-C)

- Il pannello LCD utilizza l'interfaccia LVDS (nessun pannello eDP)

- Avete bisogno di una soluzione a costi ottimizzati per applicazioni industriali standard

- Vuoi evitare di pagare per le funzionalità DP Alt Mode, Type-C o eDP

- Stai aggiornando l'apparecchiatura esistente che dispone già di uscite HDMI/VGA/DVI

Scegli la scheda multi-interfaccia (da HDMI/DP/VGA/da Type-C a LVDS/eDP) se:

- Il tuo sistema include sorgenti video DisplayPort o USB Type-C

- È necessario il supporto del pannello eDP

- Stai sviluppando una nuova piattaforma con più requisiti di input video

- La tua applicazione richiede il supporto della risoluzione 4K

- Hai bisogno della massima flessibilità dell'interfaccia per essere a prova di futuro

Per la maggior parte delle applicazioni di automazione industriale, medicali e chioschi con uscite PC standard e pannelli LVDS, questa scheda offre l'equilibrio ottimale tra funzionalità e costi.

Perché scegliere SKY-TDM

✔ Affidabilità di livello industriale

Costruito con componenti elettronici di alta qualità per garantire un funzionamento stabile e di lunga durata in ambienti industriali difficili.

✔ Ecosistema display unico

Forniamo pannelli LCD, touch screen, schede controller, collegamenti ottici e cavi per display personalizzati, consentendo l'approvvigionamento da un'unica fonte per l'intero gruppo display.

✔ Personalizzazione completa OEM e ODM

Il nostro team supporta pienamente le tue esigenze di personalizzazione. Possiamo personalizzare l'aspetto fisico del prodotto, le interfacce, i cavi di segnale e l'ingresso/uscita di alimentazione in base ai vostri requisiti specifici.

✔ Fornitura stabile a lungo termine

La rigorosa gestione della distinta base (BOM) previene l'improvvisa obsolescenza dei componenti, che è fondamentale per i dispositivi industriali che richiedono un supporto di produzione pluriennale.

✔ Supporto tecnico dedicato

Il nostro team ti seguirà dalla fase di validazione del prototipo fino alla produzione di massa, monitorando continuamente i problemi di test e fornendo soluzioni tecniche.

Garanzia di qualità

Tutte le nostre schede controller LCD industriali da HDMI, VGA e DVI a LVDS sono sottoposte a processi di ispezione standardizzati e a una suite completa di rigorose procedure di test. Eseguiamo verifiche funzionali complete al 100%, test di integrità del segnale e stabilità dell'uscita, test continui di burn-in (disponibili su richiesta), test ciclici di stabilità dell'alimentatore e verifica completa della comunicazione dell'interfaccia. Questi passaggi garantiscono l'utilizzabilità e l'integrità di ogni prodotto prima della spedizione. Il nostro rigoroso screening della qualità riduce al minimo il rischio di guasti sul campo per gli OEM di apparecchiature industriali nelle applicazioni per gli utenti finali.

Domande frequenti

Q1: Qual è la differenza principale tra questa scheda e la scheda multi-interfaccia di SKY-TDM?

R: Questa scheda si concentra sugli ingressi HDMI, VGA e DVI con uscita LVDS, le tre interfacce più comuni presenti su PC industriali e controller legacy. Offre una soluzione a costi ottimizzati per applicazioni standard in cui non sono richiesti DP, Type-C ed eDP.

Q2: Questa scheda può supportare risoluzioni superiori a 1920×1080?

R: Questa scheda è ottimizzata per pannelli LVDS industriali fino a1920×1080 a 60 Hz. Per applicazioni a risoluzione 4K o superiore con pannelli eDP, consigliamo la nostra scheda multi-interfaccia che supporta uscite eDP.

Q3: Posso utilizzare questa scheda con alimentatori sia a 12 V che a 24 V?

R: Sì. La scheda supporta un'ampia gamma di ingressi CCda 8 V a 25 V, rendendolo compatibile con i sistemi di alimentazione industriale a 12 V e 24 V comunemente presenti nell'automazione industriale e nelle apparecchiature mediche.

Q4: Come faccio a sapere se il mio pannello LCD è compatibile?

R: Fornire il numero di modello del pannello LCD. Il nostro team di ingegneri verificherà la mappatura dei pin LVDS, la tensione del pannello, i parametri di temporizzazione e la compatibilità della risoluzione. Possiamo anche fornire cavi LVDS corrispondenti.

Q5: Questa scheda è compatibile con touch screen resistivi e capacitivi?

R: Sì. Supportiamo l'integrazione dell'interfaccia touch sia per PCAP che per touch screen resistivi tramite USB, I²C o UART. La scheda può essere abbinata al controller touch come parte di una soluzione di visualizzazione completa.

D6: Qual è il ciclo di vita tipico della scheda controller LCD industriale da HDMI e VGA e da DVI a LVDS?

R: Questa scheda è progettata con l'approvvigionamento di componenti a lungo termine per apparecchiature industriali che richiedono 8-15 anni di supporto alla produzione. Manteniamo un rigoroso controllo della distinta base per prevenire l'improvvisa obsolescenza dei componenti.

Q7: Fornite firmware compatibile con il pannello?

R: Sì. Personalizziamo il firmware per i tempi, la risoluzione e i parametri operativi specifici del tuo pannello LCD. Ciò garantisce l'integrazione plug-and-play con il pannello di visualizzazione.

Contattaci

Stai acquistando schede controller LCD industriali affidabili per il tuo progetto di display integrato?

Sia che tu abbia bisogno di schede driver standard da HDMI/VGA/DVI a LVDS o gruppi display completamente personalizzati, il team di ingegneri di SKY-TDM supporta il tuo progetto dal concetto iniziale fino alla produzione di massa.

Si prega di fornire i seguenti dettagli all'interno della richiesta:

• Numero esatto del modello del pannello LCD

• Dimensioni del display e risoluzione nativa

• Interfacce di ingresso video richieste

• Specifiche della tensione operativa

• Tipo di touchscreen (se applicabile)

• Applicazione target e ambiente operativo

• Quantità ordinata annuale stimata

• Requisiti di personalizzazione dettagliati

I nostri ingegneri valuteranno le vostre specifiche, forniranno consigli sull'hardware, disegni tecnici e preventivi competitivi entro 24 ore.
