Scheda convertitore da LVDS a EDP per display LCD industriali

Molti dispositivi industriali continuano a utilizzare controller grafici LVDS affidabili, mentre i pannelli LCD più recenti adottano sempre più l'interfaccia Embedded DisplayPort (eDP). La sostituzione dell’intera piattaforma di controllo è spesso costosa e richiede molto tempo. ILScheda convertitore da LVDS a EDP per display LCD industrialidi SKY-TDM fornisce un'efficiente soluzione di migrazione convertendo i segnali video LVDS standard in output eDP, consentendo ai produttori OEM di integrare i moderni pannelli LCD senza riprogettare l'architettura hardware esistente.

Progettata specificatamente per applicazioni industriali, questa scheda convertitore compatta offre trasmissione stabile del segnale, eccellente compatibilità e affidabilità a lungo termine per apparecchiature di automazione, dispositivi medici, sistemi di trasporto, computer integrati e terminali intelligenti.

Modernizza l'hardware esistente senza sostituire il controller

Molti prodotti industriali rimangono in servizio per 10-15 anni, mentre la tecnologia LCD si evolve molto più velocemente. Man mano che i pannelli LVDS diventano meno disponibili e i display eDP diventano lo standard del settore, i produttori devono affrontare crescenti sfide di approvvigionamento.

Invece di riprogettare l'intera piattaforma integrata, la scheda convertitore di SKY-TDM funge da ponte di interfaccia intelligente tra il controller LVDS esistente e i più recenti moduli LCD eDP.

Questo approccio riduce significativamente i costi di progettazione, abbrevia i cicli di sviluppo e protegge l'investimento hardware esistente.

Che si tratti di aggiornare apparecchiature industriali o di progettare un nuovo prodotto attorno a una piattaforma di processore esistente, questa scheda convertitore fornisce una soluzione di visualizzazione affidabile e scalabile.

Costruito per l'affidabilità industriale

Gli ambienti industriali richiedono molto di più da una scheda convertitore rispetto alla semplice conversione del segnale. Per garantire un funzionamento affidabile a lungo termine, ogni scheda del convertitore è costruita con componenti elettronici di livello industriale e presenta un layout PCB (circuito stampato) ottimizzato.

Punti salienti dell'ingegneria:

- Ricezione stabile del segnale differenziale LVDS

- Trasmissione dell'uscita del segnale eDP ad alta velocità

- Adattamento di impedenza ottimizzato

- Design a bassa EMI (interferenza elettromagnetica).

- Sequenziamento affidabile della potenza

- Componenti resistenti alla temperatura di livello industriale

- Design compatto del PCB (misura solo 50 × 50 mm)

- Basso consumo energetico

- Eccellente stabilità a lungo termine

Queste funzionalità aiutano a mantenere una qualità dell'immagine superiore durante il funzionamento continuo riducendo al minimo problemi quali sfarfallio dello schermo, perdita di segnale o anomalie di sincronizzazione.

Compatibilità LCD flessibile

Diversi produttori di LCD hanno spesso parametri di temporizzazione, piedinatura dei connettori e requisiti di inizializzazione diversi. Invece di offrire solo soluzioni standard fisse, lavoriamo a stretto contatto con i clienti per fornire supporto tecnico professionale per la compatibilità LCD personalizzata.

I servizi di personalizzazione supportati includono: configurazione della risoluzione, ottimizzazione della temporizzazione LCD, regolazione dei parametri del pannello eDP, programmazione EDID (Extended Display Identification Data), personalizzazione del firmware, ottimizzazione del controllo della retroilluminazione, adattamento del connettore, personalizzazione del cavo e assistenza per l'integrazione meccanica.

Questo elevato livello di flessibilità consente ai clienti OEM di integrare facilmente display di vari produttori di pannelli con costi minimi di riprogettazione dell'hardware.

Scenari applicativi tipici

La scheda di conversione da LVDS a EDP per display LCD industriali è ampiamente integrata in vari campi, tra cui: HMI per l'automazione industriale, interfacce macchine CNC, PC industriali integrati, apparecchiature di diagnostica medica, strumenti di laboratorio, sistemi di controllo ferroviario, controller di segnaletica digitale, chioschi self-service, apparecchiature di produzione intelligenti, sistemi di trasporto intelligenti, sistemi di visione industriale e apparecchiature di prova portatili.

Il suo ingombro compatto lo rende particolarmente adatto per applicazioni in cui lo spazio di installazione è limitato.

Specifiche tecniche

Interfaccia di ingresso LVDS FI-XB30S

Interfaccia di ingresso LVDS JST 2x15 pin

Interfaccia di uscita eDP con passo 0,5 mm FFC-30 pin

Interfaccia di uscita eDP JST 2x10 pin

Interfaccia retroilluminata CVILUX a 6 pin da 2,0 mm

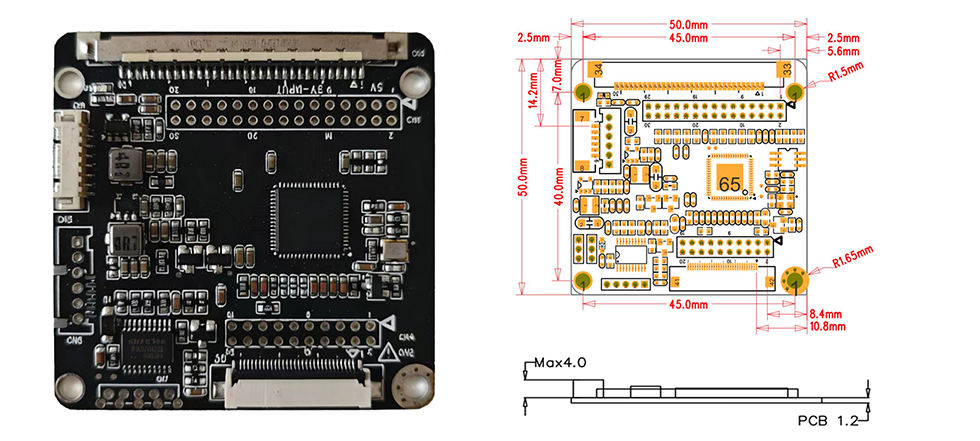

Dimensioni

Perché passare dai pannelli LCD LVDS ai pannelli LCD eDP?

Il settore dei display sta passando costantemente dalle interfacce LVDS a quelle eDP (Embedded DisplayPort). Ecco perché i produttori OEM stanno effettuando il passaggio:

Larghezza di banda maggiore:eDP supporta risoluzioni e frequenze di aggiornamento più elevate rispetto a LVDS, consentendo display 4K e frame rate elevati che LVDS non è in grado di gestire.

Meno cavi:eDP utilizza meno linee di segnale rispetto a LVDS, riducendo la complessità del percorso dei cavi interni e migliorando le prestazioni EMI.

Consumo energetico inferiore:eDP funziona a tensioni inferiori e include funzionalità di risparmio energetico, che lo rendono ideale per apparecchiature alimentate a batteria ed efficienti dal punto di vista energetico.

Migliore qualità dell'immagine:eDP supporta profondità di colore più elevate e funzionalità avanzate di elaborazione delle immagini come l'aggiornamento automatico del pannello e frequenze di aggiornamento variabili.

Disponibilità futura del pannello:I produttori di LCD stanno gradualmente eliminando i pannelli LVDS a favore di eDP. L'aggiornamento ora garantisce la fornitura di pannelli a lungo termine senza fare affidamento sui modelli LVDS fuori produzione.

Integrazione semplificata:eDP utilizza connettori standard e cablaggi più semplici, riducendo i tempi di assemblaggio e potenziali errori di connessione.

Per i produttori di apparecchiature industriali, la migrazione ai pannelli eDP tramite la nostra scheda convertitore offre un percorso pratico verso la moderna tecnologia di visualizzazione senza sostituire i controller esistenti.

Scenari di migrazione comuni

Scenario 1: controller legacy con aggiornamento del pannello eDP

Il tuo controller esistente funziona perfettamente ma emette solo LVDS. Il pannello LVDS originale è fuori produzione e sono disponibili solo sostituti eDP. Installa la nostra scheda convertitore tra il controller LVDS e il nuovo pannello eDP: non sono necessarie modifiche al firmware del controller principale.

Scenario 2: sviluppo di nuovi prodotti con piattaforma di processori esistente

La piattaforma del tuo processore supporta l'output LVDS, ma il pannello LCD ideale per il tuo nuovo prodotto utilizza eDP. Invece di riprogettare l'intera scheda madre, utilizza la nostra scheda convertitore per colmare il divario dell'interfaccia e accelerare il time-to-market.

Scenario 3: approvvigionamento di pannelli da più fonti

Per ridurre il rischio della catena di approvvigionamento, è necessario qualificare più fornitori di pannelli LCD: alcuni offrono LVDS, altri eDP. Con la nostra scheda convertitore, puoi standardizzare su un'uscita del controller (LVDS) alimentando in modo flessibile entrambi i pannelli di interfaccia.

Scenario 4: aggiornamento sul campo delle attrezzature schierate

La vostra base installata di apparecchiature utilizza pannelli LVDS che stanno diventando difficili da reperire. La nostra scheda convertitore consente ai team di assistenza di sostituire i pannelli LVDS guasti con pannelli eDP disponibili durante la manutenzione sul campo, prolungando la durata delle apparecchiature senza costosi aggiornamenti del controller.

Perché scegliere NOI?

Scegliere il fornitore giusto è importante quanto selezionare l’hardware giusto. A differenza dei distributori che spediscono semplicemente schede standard, SKY-TDM fornisce una collaborazione ingegneristica completa durante l'intero progetto.

I nostri vantaggi principali

- Produttore di display touch professionali

- Vasta esperienza nell'integrazione di display industriali

- Sviluppo firmware personalizzato

- Servizi di progettazione di cavi personalizzati

- Test di compatibilità LCD

- ISO9001Certificazione del Sistema di Gestione della Qualità

- ISO 13485Certificazione del Sistema di Gestione della Qualità dei Dispositivi Medici

- IATF 16949Certificazione del sistema di gestione della qualità automobilistica

- Prototipazione rapida

- Fornitura stabile a lungo termine

- Supporto tecnico completo prima e dopo la produzione

Il nostro team di ingegneri lavora a stretto contatto con i clienti OEM per ridurre i rischi di sviluppo e accelerare il time-to-market dei prodotti.

Domande frequenti

D1: La scheda convertitore da LVDS a EDP per display LCD industriali può supportare qualsiasi pannello LCD eDP?

R: La maggior parte degli LCD eDP industriali può essere supportata dopo la configurazione del firmware. Ti consigliamo di fornire il numero del modello LCD per la valutazione della compatibilità.

Q2: È disponibile la personalizzazione del firmware?

R: Sì. I parametri temporali, la risoluzione, le informazioni EDID e le sequenze di inizializzazione possono essere personalizzati.

Q3: potete fornire cavi corrispondenti?

R: Assolutamente. Produciamo cavi LVDS personalizzati, cavi eDP, cavi FFC/FPC e cablaggi completi.

Q4: Potete aiutare a migrare da un display LVDS obsoleto?

R: Sì. Questa è una delle applicazioni più comuni per questa scheda convertitore. Possiamo consigliare LCD sostitutivi compatibili e configurare il convertitore di conseguenza.

Q5: Il convertitore è adatto al funzionamento industriale continuo?

R: Sì. La scheda è progettata utilizzando componenti di livello industriale destinati al funzionamento continuo a lungo termine.

Q6: Supportate piccoli ordini di prototipi?

R: Sì. I campioni tecnici sono disponibili prima della produzione di massa.

Q7: Quanto dura la disponibilità del prodotto?

R: I progetti industriali spesso richiedono cicli di vita del prodotto lunghi. Supportiamo la fornitura a lungo termine e la gestione del ciclo di vita per i clienti OEM.

D8: La scheda supporta l'ingresso LVDS sia a canale singolo che a doppio canale?

R: Sì. La scheda supporta configurazioni di ingresso LVDS sia a canale singolo (1 corsia) che a doppio canale (2 corsie). La configurazione appropriata viene impostata durante la personalizzazione del firmware in base ai requisiti specifici del controller e del pannello.

Q9: Qual è la risoluzione massima supportata da questa scheda convertitore?

R: Il consiglio supporta risoluzioni fino a1920×1080 a 60 Hzper ingresso LVDS a canale singolo e fino a2560×1440 a 60 Hzper ingresso LVDS a doppio canale, a seconda delle specifiche del pannello e della qualità del cavo. Per pannelli a risoluzione più elevata, contattare il nostro team tecnico per una valutazione della compatibilità.
