Per i progetti di display OEM che necessitano di una conversione affidabile del segnale, ilScheda AD interfaccia da HDMI a TTLdaSKY-TDMfornisce un modo pratico per collegare sorgenti video HDMI con pannelli LCD TFT TTL/RGB. La tensione del pannello regolabile, il controllo integrato della retroilluminazione a LED, il firmware personalizzabile e il design industriale compatto lo rendono adatto per apparecchiature integrate, terminali HMI, strumenti medici, dispositivi di laboratorio e altre applicazioni di visualizzazione con vincoli di spazio.
Una scheda AD con interfaccia da HDMI a TTL funge da ponte di controllo tra una sorgente video HDMI e un pannello LCD TFT compatibile utilizzando il segnale TTL/RGB. Per i produttori di apparecchiature, il valore di questo tipo di controller va oltre la semplice conversione del segnale. La selezione della tensione del pannello, la temporizzazione del display, la gestione della retroilluminazione, la corrispondenza dell'interfaccia, la configurazione del firmware e l'affidabilità del PCB sono tutti fattori che possono influenzare il successo di un sistema di visualizzazione integrato. La soluzione SKY-TDM supporta molteplici configurazioni di interfaccia TTL, regolazione della tensione del pannello da 3,3 V/5 V, controllo integrato della retroilluminazione a LED, firmware personalizzabile e un ingresso di alimentazione CC da 8–18 V. Queste funzionalità aiutano gli ingegneri a ridurre i circuiti aggiuntivi, semplificare il cablaggio, accelerare l'integrazione degli LCD e sviluppare prodotti di visualizzazione industriale più flessibili.
Sommario
- Che cos'è una scheda AD con interfaccia da HDMI a TTL?
- Perché la conversione da HDMI a TTL è importante per i progetti LCD TFT?
- Quali sono le caratteristiche principali da valutare?
- Specifiche tecniche principali
- Dove può essere utilizzata la scheda?
- In che modo gli ingegneri dovrebbero affrontare l'integrazione degli LCD?
- In che modo la personalizzazione migliora la compatibilità del progetto?
- Domande frequenti
- Conclusione e supporto al progetto
Che cos'è una scheda AD con interfaccia da HDMI a TTL?
Una scheda AD con interfaccia da HDMI a TTL è un controller LCD che converte le informazioni video da una sorgente HDMI in un formato di segnale che un pannello LCD TFT TTL/RGB compatibile può elaborare. L'HDMI è ampiamente utilizzato da computer, sistemi embedded, controller industriali e altre moderne sorgenti video digitali, mentre molti pannelli LCD TFT utilizzano interfacce RGB o TTL parallele.
Senza un controller adatto, gli ingegneri potrebbero dover riprogettare il sistema host o sviluppare ulteriori circuiti di conversione del segnale. Una scheda controller dedicata fornisce un percorso di integrazione più diretto e può combinare elaborazione del segnale, gestione dell'alimentazione del pannello, configurazione della temporizzazione e controllo della retroilluminazione in un'unica soluzione compatta.

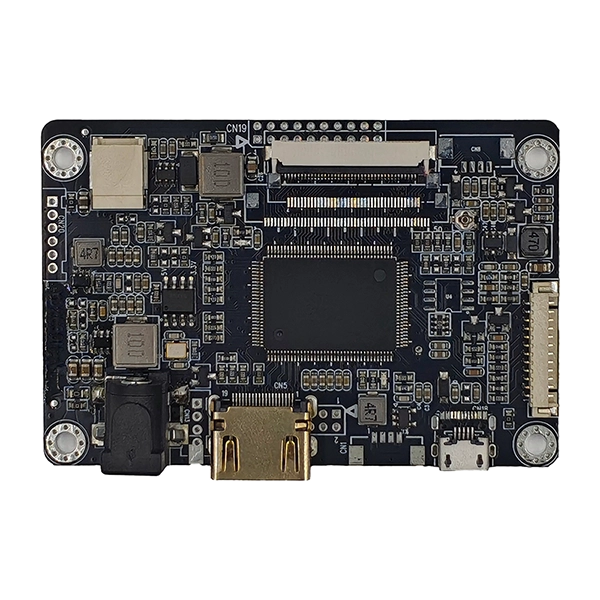

La scheda AD interfaccia SKY-TDM da HDMI a TTL è progettata specificamente per l'integrazione LCD industriale. Secondo le specifiche del prodotto, supporta configurazioni di uscita display TTL/RGB, tensione del pannello regolabile da 3,3 V o 5 V, un driver LED integrato, firmware personalizzabile e un intervallo di alimentazione CC da 8 a 18 V.
Perché la conversione da HDMI a TTL è importante per i progetti LCD TFT?
L'integrazione del display spesso implica qualcosa di più della semplice selezione di un LCD con le dimensioni fisiche corrette. Gli ingegneri devono anche abbinare la sorgente video, l'interfaccia, la tensione, la temporizzazione, la retroilluminazione, il connettore e la struttura meccanica.
Un controller HDMI-TTL appropriato può aiutare ad affrontare diverse sfide comuni di integrazione:
- Compatibilità dell'interfaccia:Fornisce un pratico collegamento tra sorgenti video HDMI e pannelli TFT TTL/RGB.
- Abbinamento di potenza:La tensione del pannello regolabile aiuta a soddisfare i diversi requisiti elettrici del display LCD.
- Gestione della retroilluminazione:Il controllo integrato della retroilluminazione a LED riduce la necessità di un circuito driver separato.
- Adattamento del firmware:I tempi di visualizzazione e altri parametri possono essere personalizzati per modelli LCD specifici.
- Installazione compatta:Un layout di controllore di piccole dimensioni può essere utile laddove lo spazio nel contenitore è limitato.
- Efficienza di sviluppo:Un'architettura del controller pronta può ridurre la quantità di sviluppo dell'interfaccia di visualizzazione richiesta dal team OEM.
Quali sono le caratteristiche principali da valutare?
1. Configurazioni multiple di interfaccia TTL/RGB
Diversi pannelli TFT possono utilizzare assegnazioni di pin FPC e configurazioni di segnale diverse. La scheda supporta diverse disposizioni di interfaccia, comprese le configurazioni RGB a 40 e 50 pin, offrendo agli ingegneri una maggiore flessibilità nella scelta dei pannelli adatti.
2. Voltaggio del pannello regolabile
Il controller supporta la tensione di uscita del pannello selezionabile da 3,3 V e 5 V. Questo è importante perché fornire una tensione incompatibile può causare instabilità del display o potenzialmente danneggiare l'elettronica del pannello. La selezione della tensione deve essere sempre verificata rispetto alle specifiche elettriche del produttore dello schermo LCD.
3. Driver di retroilluminazione LED integrato
Il circuito di controllo della retroilluminazione integrato semplifica l'architettura del sistema combinando il controllo del display e la gestione della retroilluminazione LED sulla stessa scheda. L'interfaccia di retroilluminazione fornisce connessioni di alimentazione, ON/OFF e PWM/Vadj per il controllo a livello di sistema.
4. Firmware personalizzabile
I pannelli LCD richiedono parametri temporali appropriati per visualizzare correttamente le immagini. La personalizzazione del firmware può coprire parametri quali risoluzione, temporizzazione, orientamento del display, logo di avvio e configurazione OSD, a seconda dei requisiti del progetto.
5. Design orientato all'industria
Le apparecchiature industriali possono funzionare ininterrottamente e potrebbero subire interferenze elettriche, variazioni di temperatura e limitazioni di spazio. Il controller è progettato con una gestione stabile dell'alimentazione, un routing del segnale ottimizzato e una progettazione attenta alle emissioni EMI per supportare applicazioni embedded impegnative.
Specifiche tecniche principali
La tabella seguente riassume le principali specifiche pubblicate della scheda AD interfaccia HDMI-TTL:
| Caratteristica | Specifica | Valore di integrazione |
|---|---|---|
| Ingresso video | HDMI | Si collega alle moderne sorgenti video HDMI |
| Uscita LCD | TTL/RGB/LVDS | Supporta l'integrazione flessibile del display |
| Tensione del pannello | 3,3 V/5 V | Si adatta alle diverse esigenze di alimentazione del pannello |
| Controllo della retroilluminazione | Driver LED integrato | Riduce i circuiti di retroilluminazione esterni |
| Alimentazione elettrica | CC 8–18 V | Adatto a varie architetture di alimentazione integrate |
| OSD | Tastiera esterna supportata | Consente la regolazione del display rivolto all'utente |
| Firmware | Personalizzabile | Consente la configurazione del display specifica del progetto |
| Temperatura operativa | Da -20°C a 80°C | Supporta un'ampia gamma operativa industriale |
Gli ingegneri devono confermare le specifiche elettriche, di temporizzazione, meccaniche e dei connettori complete rispetto al pannello LCD selezionato prima di effettuare un ordine o avviare la produzione di massa.
Dove può essere utilizzata la scheda?
L'architettura compatta e l'interfaccia display configurabile rendono la scheda AD con interfaccia da HDMI a TTL utile per una varietà di applicazioni embedded. I casi d'uso tipici includono:
- HMI industriale:Collega computer o controller industriali a display operatore TFT compatti.
- Strumenti medici:Fornire un'interfaccia di visualizzazione per apparecchiature diagnostiche, di monitoraggio e di laboratorio.
- Attrezzatura di prova portatile:Supporta display compatti in cui lo spazio sulla PCB e la gestione dell'alimentazione sono importanti.
- Automazione degli edifici:Moduli di visualizzazione dell'azionamento utilizzati nei terminali di controllo e monitoraggio.
- Dotazioni di sicurezza:Integra i display TFT in dispositivi compatti di monitoraggio e controllo.
- Terminali integrati:Fornire una connessione HDMI-TTL per dispositivi industriali e intelligenti personalizzati.
Queste applicazioni generalmente condividono requisiti simili: trasmissione stabile delle immagini, compatibilità prevedibile del pannello, installazione compatta e un controller che può essere adattato alla configurazione LCD finale.
In che modo gli ingegneri dovrebbero affrontare l'integrazione degli LCD?
Un progetto di visualizzazione affidabile dovrebbe iniziare con le specifiche del pannello LCD anziché semplicemente scegliendo un controller in base al connettore di ingresso. Un controllo di compatibilità strutturato può evitare costose riprogettazioni nelle fasi successive dello sviluppo.
- Identificare il modello LCD:Confermare il codice articolo esatto del pannello e la scheda tecnica.
- Controlla l'interfaccia:Verificare se il pannello utilizza la configurazione pin TTL/RGB richiesta.
- Conferma la tensione:Far corrispondere l'impostazione della tensione del pannello del controller con le specifiche del display LCD.
- Verifica tempistica:Controlla il clock dei pixel, la temporizzazione orizzontale, la temporizzazione verticale, la sincronizzazione e i parametri correlati.
- Abbina la retroilluminazione:Confermare la tensione del LED, la corrente, i requisiti PWM e la configurazione del connettore.
- Controllare i dettagli meccanici:Verificare l'orientamento dell'FPC, la posizione del connettore, le dimensioni della scheda e i requisiti di montaggio.
- Testare l'assemblaggio completo:Valuta la stabilità dell'immagine, il comportamento all'avvio, il controllo della luminosità, le prestazioni della temperatura e il funzionamento a lungo termine.
Fornire al fornitore del controller la scheda tecnica dell'LCD, l'applicazione prevista, la sorgente di ingresso e i vincoli della custodia può rendere il processo di corrispondenza notevolmente più efficiente.
In che modo la personalizzazione migliora la compatibilità del progetto?
Le schede controller standard sono utili per le applicazioni comuni, ma i prodotti OEM spesso presentano requisiti che non possono essere risolti con una configurazione generica. La personalizzazione del firmware e dell'hardware può quindi diventare una parte importante dello sviluppo del display.
SKY-TDM fornisce opzioni di personalizzazione che possono includere:
- Risoluzione LCD e configurazione temporale
- Visualizza la regolazione del frame rate e dei parametri dell'immagine
- Personalizzazione del logo di avvio e dell'interfaccia di avvio
- Configurazione del menu OSD
- Regolazione dell'orientamento del display
- Corrispondenza cavo TTL/RGB e connettore FPC
- Luminosità della retroilluminazione e ottimizzazione della sequenza di alimentazione
- Serigrafia PCB e personalizzazione private label
- Adattamento meccanico del montaggio
Questo approccio è particolarmente utile per i produttori OEM che sviluppano apparecchiature con un modello LCD definito, un involucro personalizzato o un lungo ciclo di vita del prodotto. SKY-TDM fornisce inoltre funzionalità di integrazione dei display più ampie che coprono pannelli touch, display LCD e schede driver LCD, che possono aiutare a semplificare l'approvvigionamento di più componenti.
Domande frequenti
Q1: Quali pannelli LCD possono funzionare con una scheda AD con interfaccia da HDMI a TTL?
La scheda è progettata per pannelli LCD TTL/RGB TFT compatibili. La compatibilità dipende dai requisiti di interfaccia, risoluzione, temporizzazione, tensione, connettore e retroilluminazione del pannello. Fornire il modello LCD esatto aiuta il team di ingegneri a verificare la compatibilità.
Q2: È possibile personalizzare il firmware per un LCD specifico?
SÌ. Il firmware può essere personalizzato in base ai requisiti del progetto, inclusi tempi di visualizzazione, risoluzione, orientamento, logo di avvio e impostazioni relative all'OSD.
Q3: La scheda include un driver per la retroilluminazione?
SÌ. Il controller include un driver di retroilluminazione LED integrato, che aiuta a ridurre la necessità di un ulteriore modulo esterno di controllo della retroilluminazione.
Q4: Quale tensione del pannello supporta il controller?
Le specifiche pubblicate indicano opzioni selezionabili di tensione del pannello da 3,3 V e 5 V. L'impostazione corretta deve essere selezionata in base alle specifiche del produttore dello schermo LCD.
Q5: La scheda è adatta per apparecchiature industriali?
SÌ. Il prodotto è progettato per applicazioni orientate all'industria come terminali HMI, apparecchiature mediche, strumenti di laboratorio, dispositivi di test portatili e sistemi di controllo integrati. L'intervallo di temperatura operativa pubblicato è compreso tra -20°C e 80°C.
Q6: SKY-TDM può fornire cavi corrispondenti?
SÌ. SKY-TDM supporta l'interfaccia e la corrispondenza dei cavi per progetti di integrazione del display, inclusi cavi di segnale TTL/RGB personalizzati e connessioni FPC.
Q7: I clienti OEM possono richiedere un marchio personalizzato?
SÌ. La personalizzazione disponibile può includere marcature serigrafate su PCB, imballaggi con etichetta privata, firmware esclusivo e altri requisiti specifici del progetto.
Conclusione e supporto al progetto
La scelta del controller display giusto può influenzare in modo significativo l'efficienza e l'affidabilità di un progetto LCD integrato. Una scheda AD con interfaccia da HDMI a TTL fornisce un pratico ponte tra sorgenti video HDMI e pannelli TFT TTL/RGB, combinando conversione del segnale, gestione energetica del pannello, controllo della retroilluminazione e configurazione del firmware in una soluzione compatta. Per i produttori OEM, la possibilità di personalizzare tempistiche, firmware, cavi, connettori e dettagli meccanici può semplificare ulteriormente lo sviluppo del prodotto e supportare una produzione stabile a lungo termine.
Se stai sviluppando un HMI industriale, uno strumento medico, un dispositivo da laboratorio, un tester portatile o un altro prodotto con display integrato, SKY-TDM può aiutarti a valutare il tuo modello LCD e i requisiti di sistema. Esplora la scheda AD con interfaccia da HDMI a TTL ocontattacicon la scheda tecnica del display LCD, l'interfaccia richiesta, la quantità e i requisiti di personalizzazione per discutere una soluzione di controller del display adatta.
