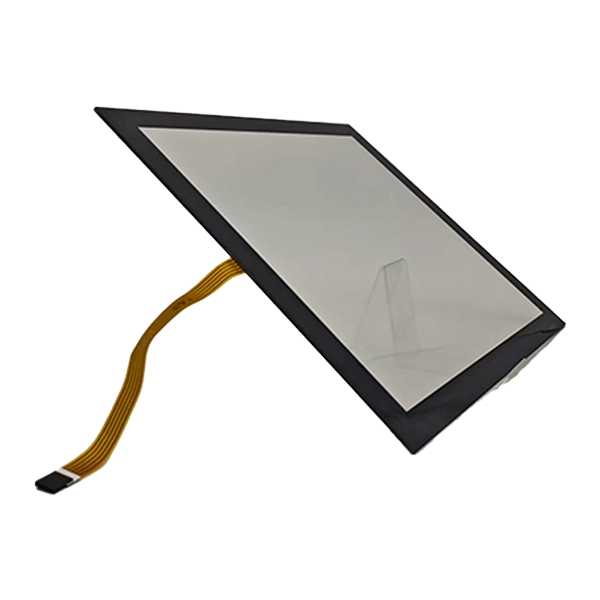

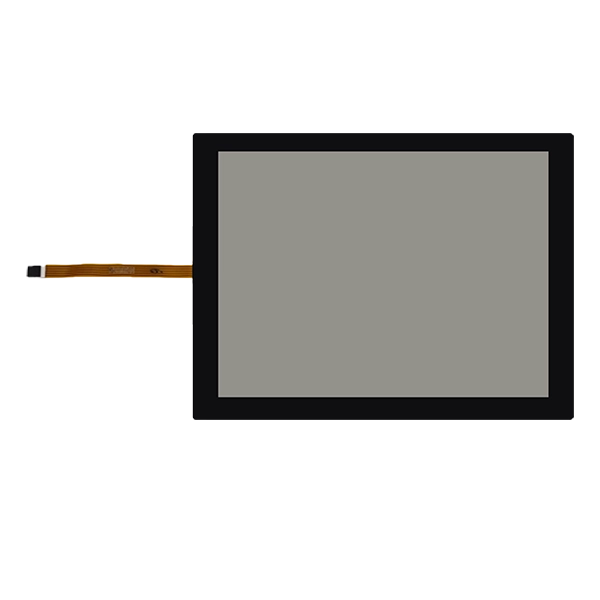

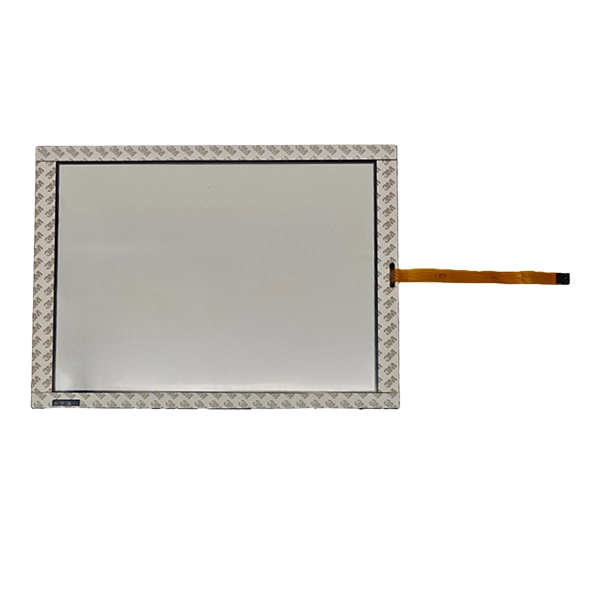

NostroPannello touch resistivo da 17 pollici a 5 filiè specificamente progettato per la navigazione marittima robusta, le console della timoneria, i sistemi di monitoraggio della sala macchine e le apparecchiature di controllo delle navi offshore. Questa soluzione resistiva a tocco singolo supera significativamente i touch screen capacitivi in ambienti marini, supportando perfettamente input accurati con guanti da lavoro, guanti offshore impermeabili, stilo e dita bagnate.
Costruito su un'architettura resistiva matura a 5 fili, questo pannello elimina efficacemente i problemi di invecchiamento e deriva comuni nei tradizionali touch screen a 4 fili. Supporta oltre35 milioniattivazioni touch mantenendo una linearità coerente, soddisfacendo pienamente i rigorosi requisiti di funzionamento continuo 24 ore su 24, 7 giorni su 7 delle navi. Ottimizzato appositamente per resistere alle tipiche minacce marittime, tra cui vibrazioni, nebbia salina, umidità elevata persistente e ampie fluttuazioni di temperatura daDa -20°C a +70°C--- è disponibile anche con rivestimenti opzionali AG (antiriflesso) / AR (antiriflesso) / AF (anti-impronta digitale) e incollaggio ottico per migliorare significativamente la leggibilità della luce solare sui ponti aperti.
Offriamo servizi di personalizzazione flessibili, tra cui interfacce USB/RS232, routing FPC su misura, sigillatura rinforzata dei bordi (supporta l'integrazione impermeabile IP65~IP67), ottimizzazione EMI (interferenze elettromagnetiche) e lavorazione personalizzata del vetro di copertura. Prodotto nel nsISO9001, ISO 13485 e IATF 16949-fabbrica certificata, ogni unità viene sottoposta a severi test ottici, di temperatura e di affidabilità prima della spedizione.
Oltre ai sistemi marini, questo pannello a sfioramento è ampiamente utilizzato anche negli HMI dell'automazione industriale, nei macchinari pesanti e nelle apparecchiature diagnostiche mediche. Supportiamo sia il campionamento di prototipi che ordini OEM/ODM su larga scala, impegnandoci a fornire soluzioni affidabili di interazione uomo-macchina per gli integratori globali di apparecchiature marine.
| Articolo | Specifica |
| Misurare | 17 pollici |
| Tecnologia touch | Resistivo a 5 fili (tocco singolo) |
| Ingresso supportato | Dito, guanti protettivi, stilo, dita bagnate |
| Interfaccia | USB/RS232/Controller personalizzato Opzionale |
| Durezza superficiale | ≥3H |
| Trasmissione della luce | Fino all'80% |
| Temperatura operativa | -20°C~+70°C |
| Applicazioni primarie | Navigazione marittima e controllo delle navi, automazione industriale, apparecchiature mediche, macchinari pesanti |
| Personalizzazione | Supporto OEM/ODM completo |
Le interfacce uomo-macchina (HMI) di bordo devono funzionare in modo coerente in condizioni difficili dove i touch panel commerciali standard spesso falliscono.

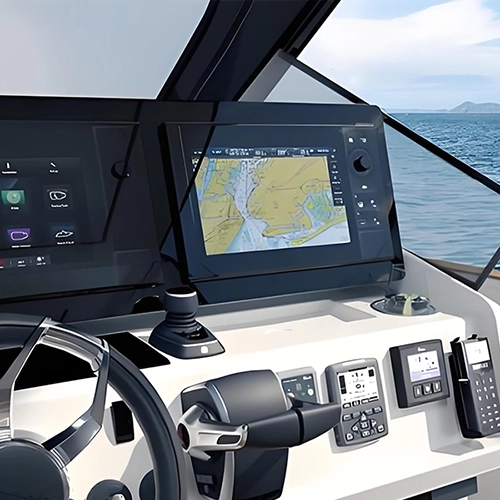

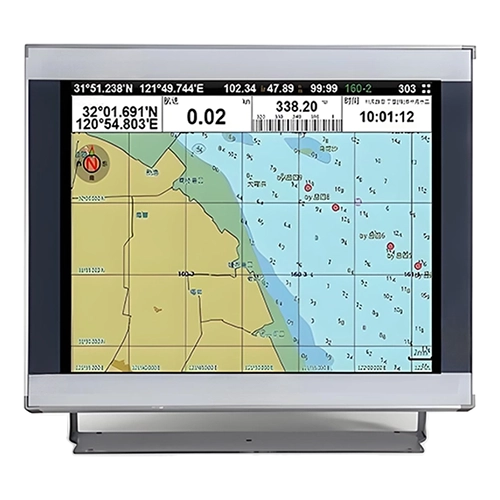

Il nostro pannello touch resistivo a 5 fili da 17 pollici è ampiamente integrato in varie apparecchiature marine, tra cui: display di navigazione marina, console di controllo di timoneria/ponte, terminali operatore radar e sonar, sistemi di monitoraggio della sala macchine, HMI di automazione marina, apparecchiature di comunicazione di bordo, pannelli di controllo di piattaforme offshore e unità di controllo di distribuzione dell'energia marina.
La tecnologia resistiva a 5 fili mantiene una reattività costante per gli equipaggi delle navi, aumentando direttamente la sicurezza a bordo e garantendo stabilità operativa per gli integratori OEM marini.
Perché offre prestazioni superiori nelle seguenti aree:
Durante le operazioni marittime quotidiane, gli equipaggi in genere devono indossare guanti protettivi. Questo pannello a sfioramento registra accuratamente gli input basati sulla pressione provenienti da un'ampia varietà di fonti, inclusi guanti da lavoro pesanti, guanti offshore impermeabili, guanti protettivi isolanti, pennini a punta dura, polpastrelli e unghie nude, nonché dita umide o bagnate. È questa eccezionale versatilità che rende il tocco resistivo l'opzione preferita e consolidata per le navi commerciali e da lavoro.
I display del ponte spesso funzionano 24 ore su 24, 7 giorni su 7, per diversi anni in ambienti marini difficili. Rispetto ai tradizionali pannelli resistivi a 4 fili, la nostra architettura resistiva a 5 fili offre vantaggi eccezionali:
- Sopra35 milionidurata delle attivazioni touch
- Linearità del tocco coerente durante l'intero ciclo di vita
- Forte resistenza alla pressatura ripetuta e frequente
- Deriva di calibrazione minima
Poiché il design a 5 fili applica la tensione di rilevamento solo allo strato di vetro inferiore rigido, riduce drasticamente i problemi di usura e invecchiamento della pellicola conduttiva superiore.
È completamente compatibile con i principali moduli LCD industriali, caratterizzati da elevata trasmissione luminosa, bassa riflessione interna, rivestimenti opzionali AG (antiriflesso)/AR (antiriflesso), trattamento superficiale AF (anti-impronta digitale) e supporto per il collegamento ottico completo. Questi aggiornamenti migliorano drasticamente la leggibilità dello schermo sotto l'intensa luce solare diretta comunemente sperimentata sulle timonerie aperte.
I touch panel di bordo delle navi sopportano condizioni operative molto più difficili rispetto alle apparecchiature industriali terrestri. Attraverso una progettazione mirata di materiali e strutture, affrontiamo in modo efficace le seguenti sfide marittime critiche:
Il sale marino accelera la corrosione dei componenti interni. Le nostre implementazioni di progettazione includono: strati conduttivi resistenti alla corrosione, adesivi sigillanti di tipo marino, incapsulamento rinforzato dei bordi e costruzione di barriere contro l'umidità di lunga durata.
Le navi operano spesso in ambienti con umidità relativa (RH) superiore al 90%. Utilizziamo materie prime a basso assorbimento di umidità, strutture di sigillatura dei bordi migliorate e design di laminazione interna anticondensa per garantire che i circuiti conduttivi rimangano stabili in condizioni umide.
Supporta standard di protezione personalizzati del pannello frontale:IP65/IP66/IP67. Si integra perfettamente con le custodie dei clienti tramite l'abbinamento preciso delle guarnizioni impermeabili, le soluzioni della struttura di tenuta della cornice, il design dell'anello di tenuta in silicone e l'integrazione dell'adesivo impermeabile sui bordi.
Le continue vibrazioni del motore e gli impatti delle onde sono inevitabili in mare. Le nostre contromisure includono strutture di montaggio rinforzate del vetro di copertura, percorso FPC con scarico della tensione, design di connessione della coda altamente flessibili, incollaggio adesivo ad alta resistenza di livello industriale e rinforzo meccanico attorno alle zone del connettore.
Le attrezzature devono far fronte a climi variabili: inverni gelidi nei porti, rotte di navigazione tropicali e sale macchine calde e chiuse. Il nostro intervallo di temperatura operativa standard èDa -20°C a +70°C; su richiesta personalizzata sono disponibili anche versioni a temperatura estesa.
Per installazioni in timoneria esposte alla luce naturale: integrando il collegamento ottico, applicando rivestimenti superficiali AG (antiriflesso)/AR (antiriflesso) al vetro di copertura, utilizzando materiali stabilizzati ai raggi UV e fornendo moduli LCD abbinati ad alta luminosità, garantiamo che il prodotto rimanga chiaramente visibile in qualsiasi condizione.
Le navi trasportano una fitta elettronica di comunicazione, radar e navigazione che genera rumore elettrico. Le nostre misure di ottimizzazione includono layout di traccia FPC ottimizzati, progettazione efficace della schermatura elettromagnetica, schemi di messa a terra ottimizzati e abbinamento con controller touch stabili di livello industriale. Questi prevengono efficacemente falsi tocchi casuali o interruzioni del tocco quando coesistono con altre apparecchiature marine di bordo.
In qualità di produttore di touch screen con il nostro impianto di produzione, forniamo servizi di personalizzazione end-to-end perfettamente in linea con i requisiti di installazione marina:
- Spessore del vetro di copertura, forma del contorno e finitura dei bordi personalizzati
- Selezione interfaccia: USB / RS232 / Controller autonomo
- Trattamenti superficiali AG (Antiriflesso) / AR (Antiriflesso) / AF (Anti-Impronta)
- Servizi completi di Optical Bonding
- Consulenza sulla progettazione strutturale impermeabile
- Ottimizzazione della schermatura EMI (interferenze elettromagnetiche).
- Configurazioni di materiali ad ampia temperatura
- Lunghezza FPC (circuito stampato flessibile), direzione di instradamento e tipi di connettori personalizzati
- Serigrafia bordi e stampa logo personalizzato
-Supporto tecnico disegno meccanico
- Fornitura completa modulo LCD + Touch integrato
Il nostro team di ingegneri collabora a stretto contatto con i clienti durante la fase iniziale di sviluppo del prodotto per personalizzare soluzioni touch esclusive basate sui layout delle custodie marine e sulle architetture di sistema.
Tutti i nostri touch screen sono prodotti internamente, rispettando rigorosamente i sistemi di gestione della qualità standardizzati.
- ISO9001Sistema di gestione della qualità
- ISO 13485Sistema di gestione della qualità dei dispositivi medici
- IATF 16949Standard di qualità automobilistica
Tutti i nostri prodotti sono sottoposti a rigorosi controlli di qualità prima della spedizione. Questa rigorosa aderenza al nostro sistema di qualità garantisce la coerenza e l'affidabilità di ogni prodotto che forniamo.
R: Sì. Risponde in modo affidabile a vari guanti da lavoro offshore, guanti impermeabili e input di stilo.
R: Forniamo consulenza strutturale e progettazione di pannelli touch abbinati per aiutare i clienti a raggiungere i livelli di impermeabilità desiderati insieme all'alloggiamento delle loro apparecchiature.
R: Sì. Adottiamo materiali a bassa igroscopicità e sigillatura dei bordi rinforzata per ridurre i rischi di condensa per l'impiego marino.
R: Completamente personalizzabile: la lunghezza dell'FPC, la direzione di instradamento, il tipo di connettore e la definizione dei pin possono essere regolati per adattarsi perfettamente al layout dell'hardware.
R: Sì. Offriamo moduli display completi, tra cui schermi LCD, pannelli touch resistivi e collegamento ottico, semplificando l'approvvigionamento dei clienti e il lavoro di integrazione.
R: È ampiamente utilizzato negli HMI dell'automazione industriale, negli strumenti medico-diagnostici, nei terminali per il monitoraggio energetico, nelle macchine edili e nelle attrezzature agricole pesanti.
Si prega di fornire i seguenti dettagli nella richiesta:
- Modello LCD o disegni dimensionali
- Tipo di equipaggiamento marittimo target
- Requisiti di interfaccia (USB/RS232/Controller)
- Requisiti di temperatura operativa
- Grado di impermeabilità target (IP65 / IP66 / IP67)
- Requisiti del vetro di copertura e del rivestimento superficiale
- Fase dell'ordine: prototipo / esecuzione pilota / produzione di massa
- Disegni di assieme meccanici (se disponibili)
I nostri ingegneri forniranno valutazioni tecniche professionali, consigli di progettazione e preventivi formali per accelerare i tempi di sviluppo dell'attrezzatura marina.
