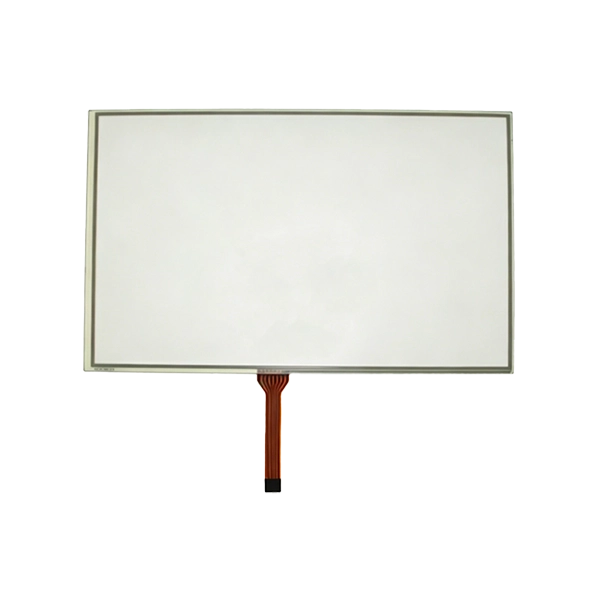

NostroPannello touch resistivo a 8 fili da 10,1 polliciè costruito appositamente per macchine edili, attrezzature pesanti, veicoli agricoli, macchine minerarie, gru, escavatori, pale gommate e altri veicoli industriali fuoristrada.
A differenza dei touch panel di livello consumer, i macchinari pesanti funzionano in mezzo a vibrazioni persistenti, fango, pioggia, contaminazione da olio, polvere e sbalzi di temperatura estremi. Gli operatori indossano comunemente guanti da lavoro spessi e richiedono prestazioni tattili costanti e affidabili indipendentemente dalle condizioni difficili del sito.
La nostra soluzione touch resistiva industriale a 8 fili affronta queste sfide rigorose grazie alla struttura rinforzata del sensore, materie prime ad alta resistenza, prestazioni EMC ottimizzate e durata di servizio estesa. Fornisce input precisi a tocco singolo in modo affidabile in ambienti esterni difficili dove i pannelli touch capacitivi spesso soffrono di funzionamento instabile.
SKY-TDM offre servizi di personalizzazione a spettro completo, tra cui progettazione di lenti di copertura, incollaggio ottico, calibrazione del controller touch, adattamento dell'interfaccia, trattamento antiriflesso, sigillatura impermeabile e supporto per l'integrazione meccanica.
Le apparecchiature pesanti danno priorità all'affidabilità operativa senza compromessi rispetto alla funzionalità multi-touch orientata al consumatore.
Rispetto ai tradizionali touch panel resistivi e capacitivi a 4 fili, l'architettura resistiva a 8 fili offre vantaggi chiave:
• Precisione di posizionamento del tocco superiore
• Stabilità della calibrazione a lungo termine
• Supporto nativo per il funzionamento con guanti
• Compatibile con dita nude, stilo e strumenti rigidi
• Prestazioni antivibranti migliorate
• Riduzione delle spese di manutenzione a lungo termine
• Prestazioni stabili in presenza di forti interferenze EMI
• Adattabile a scenari lavorativi polverosi e umidi
Per gli operatori di macchine edili che indossano guanti da lavoro durante l'interazione continua con l'HMI, il tocco resistivo rimane la tecnologia preferita. Si basa sull'attivazione della pressione anziché sulla conduttività elettrica, eliminando le limitazioni del tocco capacitivo in condizioni di campo.

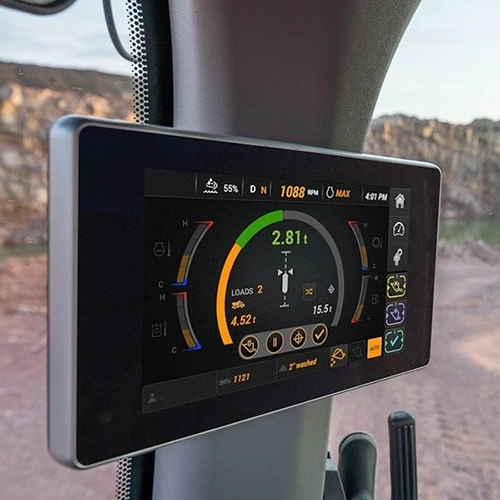

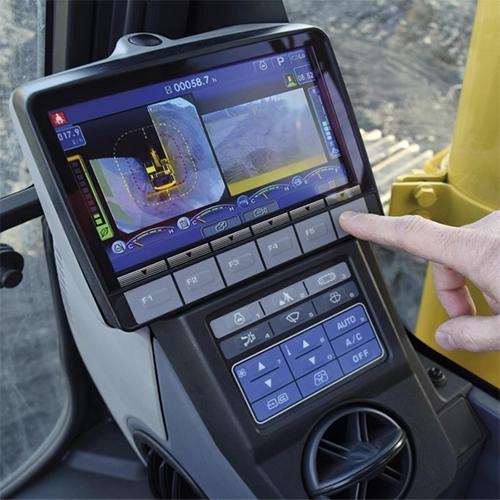

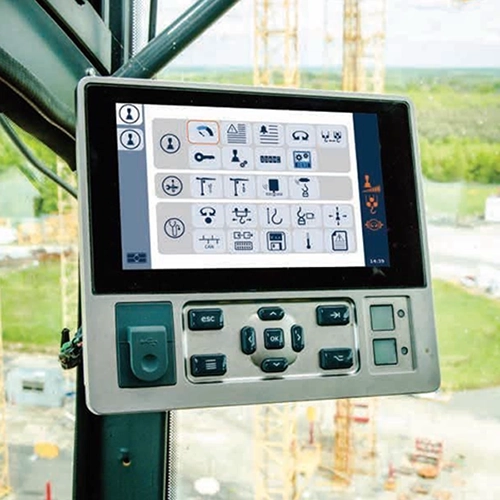

Il nostro pannello touch resistivo a 8 fili da 10,1 pollici è ampiamente integrato in: escavatori, pale gommate, bulldozer, gru mobili, rulli stradali, autocarri con pompe per calcestruzzo, attrezzature minerarie, impianti di perforazione, macchine agricole, carrelli elevatori industriali, ecc.
Un touch panel è solo un componente del sistema HMI completo. Per garantire anni di funzionamento sul campo senza problemi, l'intero modulo touch deve essere progettato per adattarsi alle condizioni ambientali del sito.
| Requisito | Specifiche consigliate/Caratteristiche di progettazione ottimizzate |
|
Ampio intervallo di temperature operative (Le macchine edili funzionano tutto l'anno in climi variabili) |
• Temperatura operativa: -30°C ~ +80°C • Temperatura di stoccaggio: -40°C ~ +85°C • Controller touch di livello industriale • Substrati in PET resistenti alle basse temperature |
|
Eccezionale resistenza alle vibrazioni e agli urti (Escavatori, rulli compressori e piattaforme di perforazione generano vibrazioni meccaniche costanti) |
• Costruzione FPC rinforzata • Adesivo strutturale ad alta resistenza • Design di montaggio anti-allentamento del controller • Connettori resistenti alle vibrazioni • Cablaggio di coda flessibile rinforzato |
|
Costruzione anteriore impermeabile e antipolvere (Lavori di macchine edili esposte all'aria aperta) |
• Grado di protezione minimo del pannello frontale: IP65 • Soluzione di tenuta IP67 aggiornata opzionale • Guarnizioni impermeabili progettate con precisione • Struttura parapolvere dei bordi • Design integrato per il drenaggio dell'acqua • Materiali superficiali stabilizzati ai raggi UV |
|
Operabilità affidabile dei guanti (Gli operatori sul campo utilizzano spesso guanti diversi) |
• Guanti da lavoro antinfortunistici • Guanti in pelle • Guanti termici invernali • Guanti protettivi in gomma |
|
Durata estesa (La durata utile delle macchine edili solitamente supera i 10 anni) |
• Oltre 35 milioni di attivazioni touch • Rivestimento superficiale duro e resistente ai graffi • Strato in PET antiusura • Materiali resistenti ai raggi UV • Cavi flessibili di lunga durata |
| Robuste prestazioni EMI/EMC | • Struttura di schermatura EMI • Disposizione di messa a terra ottimizzata • Circuiti di filtraggio integrati • Firmware incorporato stabilizzato • Protezione ESD completa |
|
Leggibilità alla luce del sole (Le apparecchiature installate all'aperto richiedono una visibilità chiara sotto la luce solare diretta) |
• Incollaggio ottico completo • Rivestimento antiriflesso (AG). • Rivestimento antiriflesso (AR). • Associazione LCD ad alta luminosità • Lente di copertura resistente ai raggi UV • Eliminazione dei riflessi del pannello interno |
|
Robusta struttura meccanica (I veicoli da cantiere sono sottoposti a continui impatti, forti polveri e inquinamento da idrocarburi) |
• Cornice frontale industriale per impieghi gravosi • Telaio di montaggio in metallo rinforzato • Fori di montaggio rinforzati • Spessore della guarnizione personalizzabile • Incollaggi strutturali industriali • Passaggio protettivo per cavi flessibili |
| Articolo | Specifica |
| Misurare | 10,1 pollici |
| Tecnologia touch | Resistivo a 8 fili |
| Interfaccia | USB/RS232/IIC |
| Durezza superficiale | ≥3H |
| Trasmissione della luce | ≥80% |
| Temperatura operativa | -30°C~+80°C |
| Forza di attuazione | Personalizzabile |
| EMC | Design ottimizzato EMC industriale |
| Protezione ESD | Conforme agli standard IEC |
| Tocca Durata | ≥35 milioni di attivazioni |
| Vetro di copertura | Disponibile personalizzato |
| Controllore | Grado industriale |
| OEM/ODM | Completamente supportato |
Ogni modello di macchina da costruzione presenta vincoli di montaggio unici. SKY-TDM offre opzioni di personalizzazione complete:
- Dimensioni del sensore tattile personalizzate
- Design del vetro di copertura su misura
- Stampa del bordo serigrafato e incisione del logo del cliente
- Sviluppo di strutture meccaniche impermeabili
- Layout e lunghezza FPC personalizzati
- Selezione del connettore su misura
- Opzioni multi-interfaccia: USB / RS232 / I²C
- Servizio di Optical Bonding
- Rivestimento antiriflesso e antiriflesso
- Design di schermatura EMI migliorato
- Film in PET ispessito ad alte prestazioni
- Regolazione dei parametri del controller ad ampia temperatura
- Abbinamento con pannelli LCD ad alta luminosità
- Supporto tecnico per la progettazione meccanica del telaio
Ogni touch panel è sottoposto a rigorosi controlli di qualità interni:
- Test funzionale al 100%.
- Calibrazione della precisione del tocco e della linearità
- Ispezione della tenuta stagna
- Test ciclico ad alta/bassa temperatura
- Test di vibrazioni e urti
- Test di immunità ESD
- Convalida delle prestazioni EMI
- Ispezione dell'aspetto ottico
- Test di invecchiamento continuo
- Test di impatto caduta dell'imballaggio
Garantire che i prodotti arrivino al cliente in perfette condizioni.
In qualità di produttore professionale di touch screen industriali, SKY-TDM offre servizi OEM e ODM flessibili e one-stop su misura per le esigenze dei clienti. Con una vasta esperienza progettuale in attrezzature fuoristrada per carichi pesanti, forniamo servizi completi tra cui la selezione di LCD, la progettazione di pannelli tattili e il collegamento ottico. Supportati da oltre 10 anni di esperienza produttiva nel settore industriale, garantiamo una catena di fornitura stabile e un supporto tecnico rapido. Inoltre, il nostro sistema di gestione della qualità certificato ISO elimina completamente qualsiasi preoccupazione post-vendita per i nostri clienti.
R: Perché l'ambiente operativo delle macchine edili è particolarmente complesso e variabile. In tali condizioni, i touch screen resistivi offrono una stabilità superiore rispetto agli schermi capacitivi, garantendo un funzionamento affidabile in qualsiasi ambiente impegnativo.
R: Sì. Utilizzando materiali per un'ampia gamma di temperature e controller di livello industriale, supporta il funzionamento fino a -30°C. Inoltre, è possibile implementare un'ulteriore regolazione a bassa temperatura in base ai requisiti specifici del progetto.
R: Assolutamente. Rinforzando il circuito stampato flessibile (FPC), utilizzando adesivi strutturali di livello industriale e ottimizzando il montaggio del controller, le sue prestazioni antivibranti nelle applicazioni con macchinari pesanti vengono notevolmente migliorate.
R: Sì. Il touch screen resistivo a pressione funziona perfettamente con guanti da lavoro spessi, stilo e altri strumenti non conduttivi, senza richiedere ulteriori regolazioni hardware.
R: Completamente personalizzabile. Forniamo dimensioni su misura, interfacce personalizzate, vetro di copertura su misura, layout di cavi personalizzati, stampa del logo e supporto tecnico completo per l'integrazione meccanica.
R: Sì. Il sistema touch è costruito con un'architettura EMC di livello industriale, che integra schermatura elettromagnetica, messa a terra ottimizzata e protezione ESD (scarica elettrostatica) integrata per garantire un funzionamento stabile in ambienti di veicoli ad alta interferenza.
R: È perfettamente adatto per macchine edili, attrezzature minerarie, macchine agricole, veicoli forestali, veicoli industriali fuoristrada, sistemi di controllo marittimo e apparecchiature di automazione esterna.
R: Sì. Oltre ai pannelli touch autonomi, offriamo servizi completi tra cui abbinamento LCD, collegamento ottico, integrazione di schede controller, vetri di copertura personalizzati e moduli display finiti su misura specificatamente per macchinari industriali e edili.
Pronto per la fornitura affidabilePannello touch resistivo da 10,1 pollici a 8 filiper le tue macchine edili? Inviateci i vostri requisiti dettagliati tra cui dimensioni, interfaccia, grado di tenuta e specifiche di temperatura. SKY-TDM offre personalizzazione flessibile, campionamento tempestivo e produzione di massa stabile. Contattaci per avviare la discussione del tuo progetto.
