Scheda AD interfaccia da HDMI a TTL

Introduzione al prodotto

La scelta di un controller video per apparecchiature industriali richiede molto più della semplice conversione dei segnali video. Altrettanto importanti sono la stabilità a lungo termine, la compatibilità con diversi pannelli LCD, la personalizzazione flessibile e il supporto tecnico affidabile. Il SKY-TDMScheda AD interfaccia da HDMI a TTLè stato sviluppato appositamente per i produttori OEM che cercano una soluzione affidabile di controllo del display per LCD TFT industriali.

Progettato attorno a un'architettura di livello industriale, questo controller converte i segnali HDMI standard in uscita TTL/RGB, consentendo ai moderni sistemi embedded di gestire un'ampia gamma di pannelli LCD TFT. La scheda supporta varie interfacce TTL tra cui diverse configurazioni FPC, tensioni di alimentazione del pannello regolabili, controllo integrato della retroilluminazione a LED e parametri di temporizzazione personalizzabili, rendendola adatta sia per moduli LCD standard che personalizzati.

A differenza delle schede controller per display consumer, questa soluzione è progettata per il funzionamento continuo in ambienti industriali esigenti. La gestione stabile dell'alimentazione, l'integrità del segnale ottimizzata e il routing PCB attentamente progettato riducono al minimo le interferenze elettromagnetiche e garantiscono una trasmissione affidabile delle immagini anche in applicazioni elettricamente rumorose.

Per i produttori di apparecchiature, la flessibilità dello sviluppo è altrettanto importante. SKY-TDM fornisce la personalizzazione del firmware, la regolazione dei parametri di visualizzazione, la progettazione dei cavi, le modifiche dei connettori, la personalizzazione dell'OSD, la configurazione del logo e l'ottimizzazione del display in base alle esigenze del cliente. Che si tratti di integrare un terminale portatile da 5 pollici o un pannello operatore industriale più grande, gli ingegneri possono ridurre la riprogettazione dell'hardware accelerando allo stesso tempo lo sviluppo del prodotto.

Supportati dall'esperienza di SKY-TDM nelle soluzioni LCD industriali, i clienti ricevono un supporto tecnico completo dalla selezione dei pannelli alla produzione, garantendo compatibilità, lunghi cicli di vita del prodotto e fornitura stabile per progetti industriali.

Principali vantaggi competitivi

- Stabilità pura di livello industriale:La gestione ottimizzata dell'alimentazione e il design del circuito anti-EMI resistono alle interferenze ambientali industriali, supportando un funzionamento stabile e continuo 24 ore su 24, 7 giorni su 7, senza distorsioni dello schermo o interruzioni del segnale.

- Conversione HDMI-TTL plug-and-play:Collega le moderne sorgenti di segnale HDMI e i tradizionali schermi TTL/RGB TFT, compatibile con i principali host di controllo industriale, sistemi embedded e dispositivi PC.

- Design regolabile a doppia tensione:Voltaggio di uscita del pannello 3,3 V/5 V liberamente commutabile, adattabile alle diverse specifiche del pannello LCD TFT senza moduli adattatori aggiuntivi.

- Driver di retroilluminazione integrato:Il circuito di controllo professionale della retroilluminazione a LED integrato supporta la regolazione della luminosità, eliminando la necessità di moduli di retroilluminazione esterni e semplificando il cablaggio del sistema.

- Layout integrato ultracompatto:La struttura miniaturizzata del PCB è appositamente progettata per apparecchiature integrate con spazio limitato, massimizzando l'utilizzo dello spazio degli involucri dei clienti.

- Flessibilità di personalizzazione completa:Supporta la regolazione personalizzata del firmware, la modifica del logo di avvio, la regolazione del menu OSD e la calibrazione dei parametri di visualizzazione per soddisfare i requisiti esclusivi del progetto.

Scenari applicativi tipici

Questa scheda AD con interfaccia da HDMI a TTL è ampiamente utilizzata in scenari di display integrati in vari settori che richiedono fattori di forma compatti ed elevata affidabilità. Le principali aree di applicazione includono:

- Pannelli di controllo compatti per HMI e PLC industriali

- Strumenti medici portatili di diagnosi e test

- Moduli display per il monitoraggio della domotica e della sicurezza

- Dispositivi di controllo intelligenti miniaturizzati e terminali industriali portatili

Progettato principalmente per apparecchiature di piccole dimensioni, funge da perfetta soluzione di visualizzazione da HDMI a TTL.

Caratteristiche tecniche principali

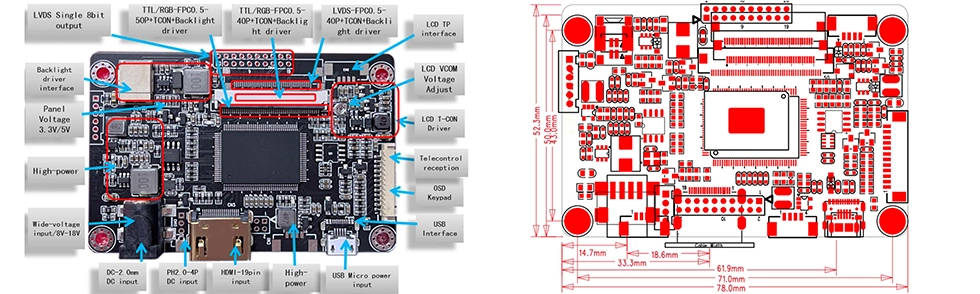

Dimensioni

Interfaccia LVDS FFC-0,5 mm-40 pin

Interfaccia RGB FFC-0,5 mm-50 pin

Interfaccia RGB FFC-0,5 mm-40 pin

Interfaccia di ingresso LVDS JST 2x10 pin

Interfaccia retroilluminata PH2.0mm-6PIN

Servizi professionali di personalizzazione OEM/ODM

Forniamo personalizzazione ingegneristica mirata ai produttori di apparecchiature industriali per risolvere le sfide di integrazione personalizzata dei display, supportando la personalizzazione dell'intero processo dall'hardware al software:

- Personalizzazione dei parametri di visualizzazione:Parametri di temporizzazione LCD personalizzati, adattamento della risoluzione e ottimizzazione della frequenza dei fotogrammi del display.

- Interfaccia utente personalizzata:Loghi di avvio esclusivi, animazioni di avvio e modifiche al menu OSD (On-Screen Display).

- Ottimizzazione di alimentazione e retroilluminazione:Regolazione della curva di luminosità della retroilluminazione e ottimizzazione della sequenza di accensione.

- Abbinamento interfaccia e cavo:Abbinamento personalizzato per cavi di segnale TTL/RGB e connettori FPC.

- Marchio e software esclusivi:Stampa del logo serigrafato su PCB, confezionamento con etichetta privata e sviluppo firmware esclusivo.

- Adattamento della struttura meccanica:Adattamento della struttura meccanica e posizioni personalizzate dei fori di montaggio.

Domande frequenti

Q1: Quali pannelli LCD sono compatibili con questa scheda AD con interfaccia da HDMI a TTL?

R: La scheda supporta un'ampia gamma di pannelli LCD TTL/RGB TFT. Il nostro team di ingegneri può configurare il firmware in base al modello LCD specifico.

Q2: puoi personalizzare il firmware per il nostro display?

R: Sì. Forniamo servizi firmware personalizzati, che coprono parametri di temporizzazione, risoluzione, loghi di avvio, orientamento del display e impostazioni OSD (On-Screen Display).

Q3: Questa scheda controller dispone di un driver di retroilluminazione integrato?

R: Sì. È dotato di un driver di retroilluminazione LED integrato, che semplifica notevolmente l'integrazione del sistema.

Q4: Questa scheda AD con interfaccia da HDMI a TTL è adatta per ambienti industriali?

R: Assolutamente. È specificamente progettato per il funzionamento industriale a lungo termine, caratterizzato da una gestione stabile dell'energia e da una trasmissione affidabile del segnale.

Q5: La scheda può adattarsi a LCD di dimensioni personalizzate?

R: Sì. Supportiamo la personalizzazione del firmware per LCD TFT di varie dimensioni e risoluzioni.

Q6: Potete fornire cavi/nastri LCD corrispondenti?

R: Sì. Possiamo fornire ai clienti cavi HDMI, cavi LVDS, nastri FPC e cablaggi personalizzati.

Q7: Supportate i servizi di branding OEM?

R: Sì. Offriamo etichettatura privata, marcature serigrafiche PCB personalizzate, imballaggi personalizzati e servizi firmware esclusivi.

D8: In quali settori viene solitamente utilizzata questa scheda controller?

R: È ampiamente utilizzato nell'automazione industriale, nelle apparecchiature mediche, negli strumenti di laboratorio, nei trasporti, nei sistemi integrati, nei chioschi e nei dispositivi di controllo intelligente.
