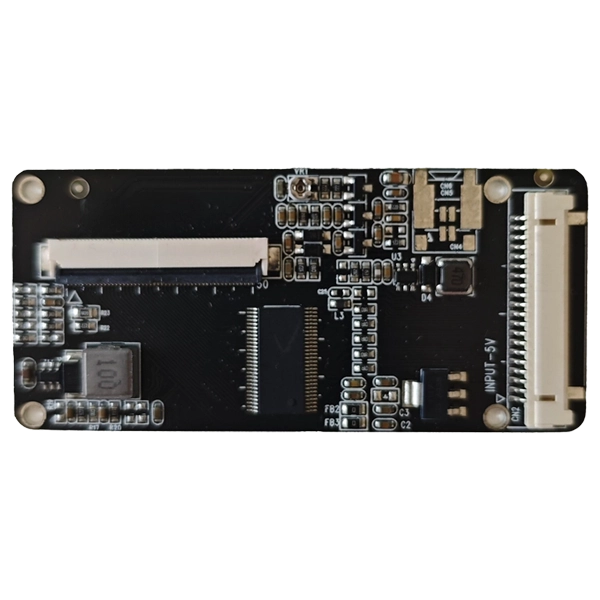

Con la continua evoluzione dei pannelli LCD industriali, molti sistemi integrati richiedono una conversione affidabile del segnale tra diverse interfacce di visualizzazione. SKY-TDMScheda di conversione del segnale da LVDS a TTLfornisce una soluzione professionale per gli ingegneri che necessitano di gestire pannelli LCD TFT TTL/RGB tramite uscite LVDS mantenendo un'eccellente qualità dell'immagine e stabilità del sistema, il tutto riducendo i costi complessivi.
Progettata specificamente per gli ambienti industriali, questa scheda convertitore integra una gestione dell'alimentazione ad alta efficienza, un layout PCB ottimizzato e componenti di livello industriale per garantire un funzionamento stabile in condizioni difficili. Rispetto alle alternative di livello consumer, offre prestazioni EMC (compatibilità elettromagnetica) superiori, emissioni EMI (interferenze elettromagnetiche) inferiori, una durata operativa più lunga e una maggiore compatibilità con i moduli LCD industriali.
Che si tratti di integrare un nuovo LCD in apparecchiature esistenti o di aggiornare sistemi preesistenti, questa scheda riduce efficacemente i tempi di sviluppo e semplifica l'integrazione del sistema.
A differenza delle schede di sviluppo standard, questa scheda di conversione del segnale da LVDS a TTL è stata ottimizzata per il funzionamento continuo in ambienti industriali.
Include:
- Progettazione PCB di livello industriale
- Architettura di ingresso LVDS stabile
- Uscita LCD TTL/RGB a 50 pin
- Design dell'alimentatore a basso rumore
- Driver di retroilluminazione LED ad alta efficienza
- Voltaggio VCOM regolabile
- Eccellenti prestazioni EMC
- Basso consumo energetico
- Integrità del segnale ad alta velocità
- Componenti a lungo ciclo di vita

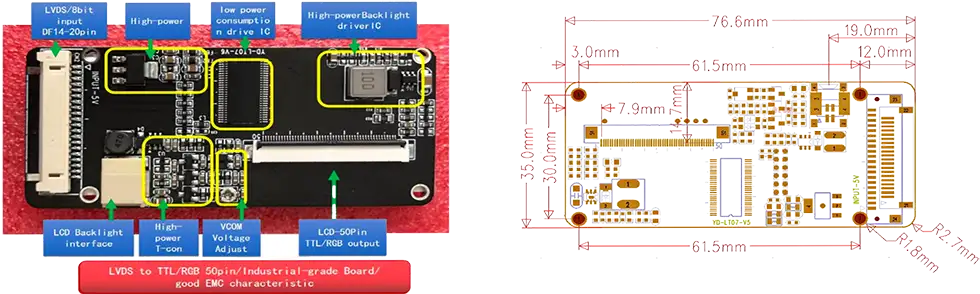

Il design meccanico compatto lo rende adatto anche a prodotti embedded dove lo spazio di installazione è limitato.
Il routing differenziale accuratamente ottimizzato riduce al minimo la distorsione del segnale e garantisce una trasmissione stabile delle immagini.
Il layout del PCB e il design dell'alimentazione riducono le interferenze elettromagnetiche, semplificando la certificazione delle apparecchiature industriali.
Supporta un'ampia gamma di pannelli LCD TFT industriali che utilizzano interfacce TTL/RGB a 50 pin.
I circuiti di alimentazione integrati ad alta efficienza riducono la generazione di calore e migliorano l'affidabilità complessiva.
Consente agli ingegneri di ottimizzare le prestazioni del display per diversi pannelli LCD.
Fornisce una luminosità costante con un'eccellente stabilità a lungo termine.
I connettori standard semplificano l'installazione e accorciano i cicli di sviluppo del prodotto.
| Articolo | Specifica |
| Interfaccia di ingresso | LVDS (8bit) |
| Interfaccia di uscita (LCD). | TTL/RGB 50 pin |
| Tensione in ingresso | 5 V |
| Driver di retroilluminazione | Driver LED integrato |
| Regolazione VCOM | Supportato |
| Temperatura operativa | Da -20°C a +70°C |
| Progettazione personalizzata | Supportato |
| Spillo | Segnale | Spillo | Segnale |
| 1 | LED+ | 2 | LED+ |
| 3 | GUIDATO- | 4 | GUIDATO- |
| 5 | TERRA | 6 | Vcom |
| 7 | DVDD | 8 | MODALITÀ |
| 9 | DE | 10 | VS |
| 11 | SA | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | TERRA |
| 37 | DCLK | 38 | TERRA |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | TERRA |
| 49 | NC | 50 | NC |
| Spillo | Segnale | Spillo | Segnale |
| 1 | Vin (5 V) | 2 | Vin (5 V) |
| 3 | TERRA | 4 | TERRA |
| 5 | R0- | 6 | R0+ |
| 7 | TERRA | 8 | R1- |
| 9 | R1+ | 10 | TERRA |
| 11 | R2- | 12 | R2+ |
| 13 | TERRA | 14 | TCLK- |
| 15 | TCLK+ | 16 | TERRA |
| 17 | R3- | 18 | R3+ |
| 19 | ACCESO/SPENTO | 20 | PWM |
Questa scheda è progettata su misura per applicazioni industriali ed è particolarmente adatta per ambienti industriali esigenti, come HMI industriali, apparecchiature industriali, macchine per lotterie e dispositivi medici.
Attualmente, questo prodotto supporta segnali di interfaccia specifici. Se sono necessari segnali di interfaccia diversi, fornire le specifiche dell'interfaccia LCD e riprogetteremo la scheda di conseguenza per soddisfare le vostre esigenze.
Quando hai bisogno di questa scheda di conversione?
La maggior parte dei pannelli LCD industriali oggi utilizza interfacce LVDS o eDP. Tuttavia, molti progetti di apparecchiature legacy e alcuni moduli di visualizzazione specializzati richiedono ancora segnali TTL/RGB (RGB parallelo). Ecco quando hai bisogno di questa scheda:
Usa questa bacheca se:
- Il sistema emette segnali LVDS ma il pannello LCD richiede un ingresso TTL/RGB
- Hai un display precedente con un'interfaccia TTL a 50 pin
- Stai aggiornando un sistema ma mantenendo un pannello TTL esistente
- È necessario testare o convalidare i pannelli TTL utilizzando sorgenti di segnale LVDS
La connessione LVDS diretta è sufficiente se:
- Sia la sorgente che il pannello utilizzano LVDS (non è necessaria alcuna conversione)
- Il tuo pannello dispone di ingressi eDP o HDMI
- Stai progettando un nuovo sistema con moderni pannelli di interfaccia
Questa scheda è progettata specificamente per lo scenario di conversione, consentendo agli ingegneri di riutilizzare i pannelli TTL esistenti con computer industriali più recenti dotati di LVDS o controller integrati.
Risolviamo le sfide del mondo reale che i clienti OEM devono affrontare durante l'integrazione degli LCD. Supportando la conversione tra varie sorgenti di uscita LVDS e specifici pannelli LCD TTL a 50 pin, eliminiamo la necessità di riprogettare il sistema. La scheda presenta un'architettura di alimentazione indipendente che riduce al minimo le fluttuazioni di tensione per migliorare la stabilità complessiva del prodotto, mentre il routing PCB di livello industriale migliora significativamente le prestazioni EMC e riduce le interferenze del sistema. Inoltre, offriamo una personalizzazione completa; fornisci semplicemente i tuoi requisiti per le definizioni di interfaccia, i tipi di connettori e le posizioni dei fori di montaggio e noi forniremo un progetto completo che si adatta perfettamente alla tua attrezzatura.
Scegliere noi significa molto più che acquistare semplicemente una scheda di conversione del segnale da LVDS a TTL: stai collaborando con un alleato tecnico esperto nell'integrazione dei display industriali.
Forniamo soluzioni complete e complete che includono sviluppo personalizzato OEM e ODM, valutazione della compatibilità LCD, personalizzazione dei cavi, ottimizzazione del firmware, prototipazione in piccoli lotti, capacità di produzione di massa, severi controlli di qualità e disponibilità del prodotto a lungo termine. Il nostro approccio tutto in uno aiuta a eliminare i rischi inutili legati alla qualità spesso associati all'approvvigionamento da più fornitori.
R: La scheda ha un ampio supporto per pannelli LCD TTL/RGB a 50 pin con la stessa definizione di piedinatura.
R: Sì. Il tipo di connettore, l'assegnazione dei pin, la lunghezza del cavo e la definizione dell'interfaccia possono essere completamente personalizzati.
R: Sì. Forniamo configurazioni firmware e hardware corrispondenti su misura per diverse risoluzioni LCD e requisiti di temporizzazione.
R: Assolutamente. Progettata con componenti di livello industriale e ottimizzata per le prestazioni EMC (compatibilità elettromagnetica), questa scheda è costruita per un funzionamento continuo e stabile.
R: Sì. Offriamo cavi assemblati completi, inclusi cavi LVDS, cavi di retroilluminazione, cavi di alimentazione e cablaggi personalizzati.
R: Sì. Il nostro team di tecnici è disponibile per assisterti nella valutazione della compatibilità LCD, nel debug dell'interfaccia e nell'integrazione del sistema.
R: I modelli standard hanno in genere un tempo di consegna di 2 o 3 settimane. Per i progetti personalizzati, i tempi di consegna dipendono dalla complessità del progetto.
R: Sì. Incoraggiamo vivamente gli ordini di campioni per la verifica tecnica prima della produzione di massa.
R: Sì. Per i progetti industriali, supportiamo cicli di vita lunghi dei prodotti e, ove possibile, forniamo una pianificazione della fornitura a lungo termine.
R: La versione standard supporta l'ingresso LVDS a canale singolo (8 bit). Per i requisiti di ingresso LVDS a doppio canale, possiamo personalizzare il design della scheda in base alla temporizzazione specifica del pannello LCD e alle specifiche del connettore. Fornire il numero di modello del pannello o la definizione dell'interfaccia per la valutazione.
