Un pannello touch è molto più di una semplice superficie trasparente. La sua struttura interna, i materiali conduttivi, la precisione di produzione e la progettazione elettrica determinano se può funzionare in modo affidabile e stabile nelle applicazioni del mondo reale.
Per i produttori di apparecchiature industriali, la scelta del pannello touch industriale giusto va ben oltre il semplice confronto delle dimensioni dello schermo o delle interfacce. Per garantire un funzionamento stabile in ambienti complessi, è essenziale comprendere in che modo i principi di funzionamento, i processi di produzione e la progettazione strutturale di un pannello touch influiscono sulla durata, sulla precisione e sulla stabilità operativa a lungo termine del prodotto.
SKY-TDMfornisce principalmente soluzioni touch panel personalizzate per sistemi di controllo industriale, apparecchiature mediche, elettronica automobilistica, chioschi self-service e altre applicazioni che richiedono un'interazione uomo-macchina affidabile.
Il nostro portafoglio di prodotti comprende pannelli touch capacitivi proiettati (PCAP), nonché pannelli touch resistivi a 4, 5 e 8 fili. Ciascuna tecnologia presenta principi di funzionamento, progetti strutturali e processi di produzione unici, che li rendono adatti ad aree di applicazione distinte.
I touch panel PCAP (Projected Capacitive) ottengono un controllo tattile preciso rilevando i cambiamenti nel campo elettrico, mentre i touch panel resistivi ottengono questo risultato rilevando le variazioni del segnale elettrico causate dal contatto fisico tra strati conduttivi.
Sebbene entrambe le tecnologie consentano agli utenti di interagire direttamente con il display, differiscono significativamente in termini di materiali, configurazioni degli elettrodi e processi di assemblaggio.

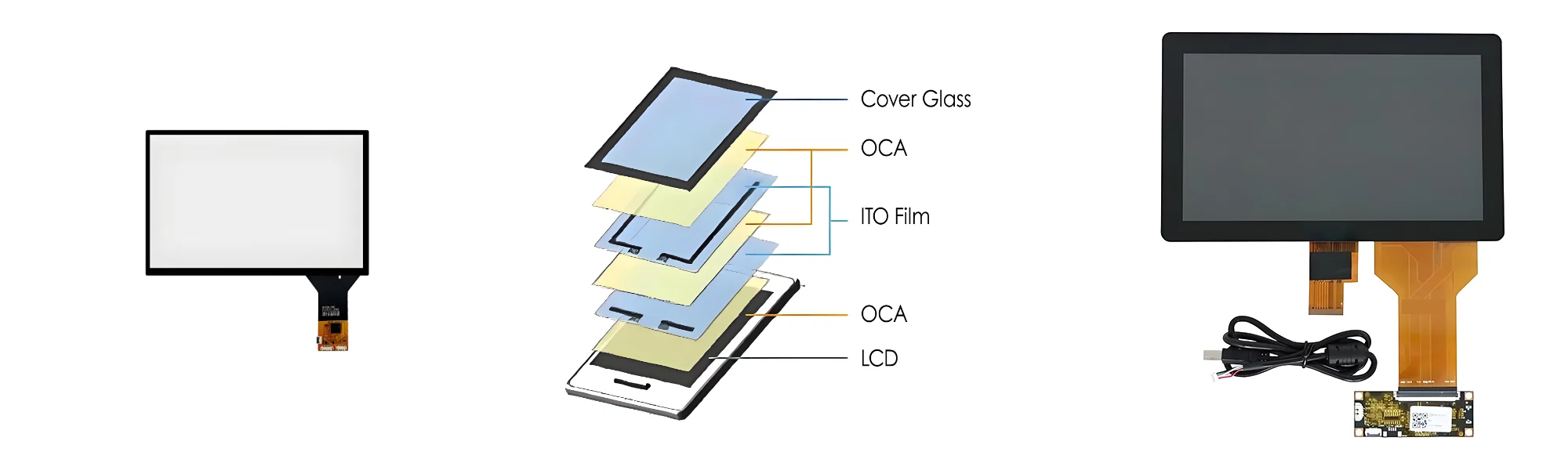

La struttura di un touch panel PCAP è costituita dai seguenti componenti:
● Vetro di copertura o altri componenti idonei della superficie di copertura
● Strati di elettrodi conduttivi trasparenti
● Materiali isolanti e di supporto (ad es. OCA, SCA)
● Circuiti stampati flessibili (FPC)
● Scheda controller touch-screen
Ciascuna configurazione offre diversi compromessi tra prestazioni ottiche, proprietà meccaniche, spessore e costo, rendendoli adattabili a vari scenari applicativi.

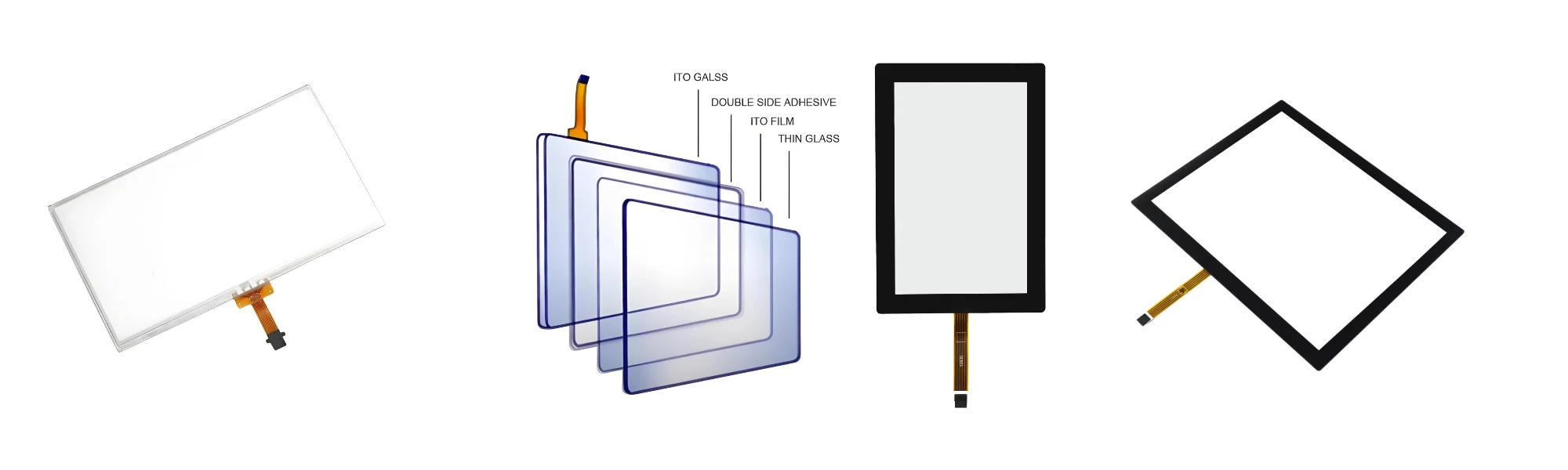

La struttura di un pannello touch resistivo è tipicamente costituita da due strati conduttivi separati da microscopici punti distanziatori isolanti.
Lo strato superiore è solitamente una pellicola flessibile rivestita con un materiale conduttivo trasparente, mentre lo strato inferiore è di vetro o un altro substrato con un rivestimento conduttivo.
Quando un utente preme la superficie dello schermo, lo strato superiore si deforma per entrare in contatto con lo strato conduttivo inferiore. Il controller misura quindi i segnali elettrici risultanti per determinare l'esatta posizione del tocco.
A seconda dei requisiti di progettazione specifici, può includere anche rivestimenti protettivi, nastri per bordi, cavi flessibili e componenti di supporto meccanico.
Questo principio di funzionamento basato sulla pressione non solo consente ai touch screen resistivi di supportare il funzionamento a mani nude, ma li rende anche compatibili con il funzionamento con guanti e l'uso di pennini appropriati o oggetti duri.
La produzione di pannelli touch capacitivi PCAP richiede un controllo preciso su tracce conduttive, superfici ottiche, precisione di allineamento e collegamenti elettrici.
Sebbene il processo di produzione vari a seconda dei materiali del sensore e del design strutturale, le principali fasi di produzione in genere includono i seguenti passaggi.
Il processo di produzione prevede l'ispezione del vetro di copertura, dei substrati dei sensori, dei materiali conduttivi trasparenti, dei circuiti stampati flessibili (FPC), dei nastri adesivi e di altri componenti. La qualità del materiale influisce direttamente sulla chiarezza ottica, sulle prestazioni elettriche, sull'affidabilità della laminazione e sulla resistenza meccanica del prodotto finale. Per i progetti industriali, la selezione dei materiali viene determinata in base all'ambiente operativo dell'apparecchiatura e ai requisiti meccanici.
A seconda dei requisiti di progettazione, il vetro di copertura viene sottoposto a processi quali taglio, molatura dei bordi, foratura, lucidatura e rafforzamento chimico. È inoltre possibile applicare bordi, loghi, motivi decorativi e elementi di montaggio serigrafati personalizzati. In base alla compatibilità dei materiali e del design scelti, è possibile applicare trattamenti superficiali come antiriflesso (AG), antiriflesso (AR), anti-impronta (AF) e rivestimenti antimacchia. Questi trattamenti aiutano il touch screen ad adattarsi alle diverse condizioni di illuminazione, procedure di pulizia e requisiti estetici.
I sensori capacitivi contengono elettrodi conduttivi trasparenti disposti in matrici specifiche per rilevare variazioni di capacità. I modelli di traccia degli elettrodi e i progetti di instradamento determinano il modo in cui i segnali di tocco vengono rilevati e trasmessi al controller.
A seconda della tecnologia del sensore, il processo di produzione può comportare l'incisione fotolitografica, l'elaborazione laser, la stampa o altri metodi adatti. La precisione della produzione è fondamentale, poiché i difetti nelle tracce conduttive possono influire negativamente sulle prestazioni tattili e sulla consistenza del prodotto.
Il sensore deve essere collegato elettricamente al controller touch tramite un FPC. Il processo di incollaggio richiede un allineamento preciso e condizioni di lavorazione controllate. Collegamenti elettrici affidabili aiutano a ridurre al minimo gli errori di connessione e garantiscono una comunicazione stabile tra il sensore e il controller.
Il vetro di copertura e il sensore sono laminati insieme utilizzando un adesivo trasparente appropriato. La qualità della laminazione influisce direttamente sull'aspetto del prodotto, sulle prestazioni ottiche e sull'integrità meccanica. Durante la produzione, polvere, bolle, deviazioni di allineamento e difetti adesivi devono essere rigorosamente controllati.
I pannelli touch capacitivi PCAP finiti vengono sottoposti a ispezioni per aspetto, risposta al tocco, continuità degli elettrodi e compatibilità con il controller di destinazione. Per progetti specifici, test aggiuntivi possono includere prestazioni multi-touch, funzionamento con i guanti, funzionamento con interferenza dell'acqua, funzionamento ad ampie temperature e test di compatibilità elettromagnetica (EMC).
La selezione dei materiali dovrebbe basarsi principalmente sullo scenario applicativo per evitare un'ingegneria eccessiva e aumenti inutili dei costi. Questi test avanzati non devono essere assunti come configurazioni standard per ogni pannello tattile PCAP.
Un pannello touch resistivo a 4 fili è generalmente costituito da una pellicola conduttiva superiore flessibile e da un substrato conduttivo inferiore, separati da punti distanziatori isolanti.
In un design comune, il substrato inferiore trasporta gli elettrodi dell'asse X, mentre la pellicola superiore trasporta gli elettrodi dell'asse Y. Quando la pressione mette in contatto le due superfici conduttive, il controller applica tensione al set di elettrodi corrispondente e misura i segnali risultanti per calcolare le coordinate del tocco. Il processo di produzione generalmente prevede:
● Preparazione dei materiali: selezione di pellicole in PET, substrati conduttivi, materiali distanziatori, nastri adesivi e circuiti stampati flessibili (FPC) in base alle specifiche del pannello.
● Elaborazione dello strato conduttivo: utilizzo di processi di produzione appropriati per fabbricare le superfici resistive e gli elettrodi.
● Formazione di punti distanziatori: stampa di punti isolanti uniformi sul substrato conduttivo per garantire che gli strati conduttivi rimangano separati quando il pannello non viene pressato.
● Serigrafia e lavorazione periferica: produzione di bordi decorativi, motivi isolanti o altre caratteristiche specifiche come richiesto.
● Laminazione e assemblaggio: allineamento e assemblaggio della pellicola superiore e del substrato inferiore mantenendo la spaziatura e le caratteristiche meccaniche richieste.
● Collegamento e ispezione FPC: completamento dei collegamenti elettrici, seguito da ispezioni per coordinate, resistenza, aspetto e funzionalità.
Un pannello touch resistivo a 4 fili è una soluzione altamente conveniente.
Un pannello touch resistivo a 5 fili presenta una configurazione degli elettrodi diversa rispetto alla versione a 4 fili. In un design tipico, il substrato conduttivo inferiore funge da superficie di rilevamento, con elettrodi ai quattro angoli che stabiliscono il campo elettrico di misurazione, mentre la pellicola conduttiva superiore agisce principalmente come strato di rilevamento della tensione.
Un pannello touch resistivo a 8 fili si basa sulla tradizionale architettura a 4 fili aggiungendo connessioni aggiuntive per ottenere misurazioni elettriche più stabili.
La selezione del touch screen appropriato dipende dallo scenario applicativo specifico:
I pannelli touch resistivi a 4 fili sono particolarmente adatti per applicazioni con vincoli di costo rigorosi.
I pannelli touch resistivi a 5 fili sono ideali per applicazioni industriali che comportano operazioni ad alta frequenza, contatti frequenti e una lunga durata prevista.
I pannelli touch resistivi a 8 fili sono adatti per ambienti difficili dove è richiesta una stabilità superiore.

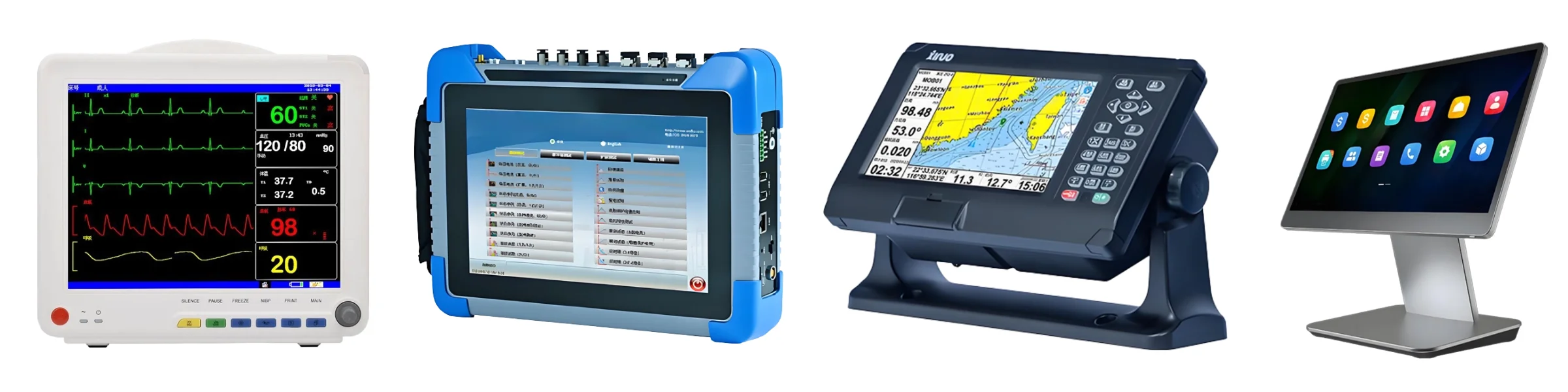

Diversi ambienti industriali hanno requisiti diversi per una combinazione di prestazioni tattili, durata, qualità ottica e flessibilità operativa.
Automazione industriale e interfacce uomo-macchina (HMI)
I pannelli di controllo industriali in genere richiedono una risposta al tocco stabile, un funzionamento affidabile e compatibilità con i sistemi di controllo delle apparecchiature.
I touch screen PCAP sono ideali per le interfacce che richiedono una superficie in vetro, funzionamento intuitivo e funzionalità multi-touch. Al contrario, la tecnologia resistiva è adatta per applicazioni che richiedono input basati sulla pressione o compatibilità con vari guanti e stili.
Attrezzature mediche
Gli strumenti medici richiedono superfici facili da pulire, dimensioni meccaniche controllate e una risposta al tocco affidabile.
I pannelli touch PCAP presentano un design del pannello frontale in vetro liscio, mentre i pannelli resistivi sono particolarmente adatti per strumenti in cui l'immissione di pressione e la compatibilità con strumenti di puntamento dedicati sono priorità.
Chioschi self-service e attrezzature industriali
I chioschi self-service, i distributori automatici, le stampanti e le interfacce delle apparecchiature possono richiedere vetro di copertura, dimensioni di montaggio, instradamento FPC e compatibilità del controller personalizzati.
I pannelli touch PCAP offrono un'esperienza utente moderna, mentre la tecnologia resistiva è più adatta per applicazioni con requisiti di input specifici o severi vincoli di costo.
Trasporti e attrezzature per esterni
I sistemi ferroviari, l'elettronica marina, le stazioni di ricarica e i terminali di controllo esterni spesso affrontano sfide come fluttuazioni di temperatura, umidità, vibrazioni o elevata luce ambientale.
In queste applicazioni il touch screen deve essere valutato come parte integrante del sistema complessivo. Fattori come il vetro di copertura, il design delle guarnizioni, gli adesivi, le impostazioni del controller, la luminosità del display e i metodi di montaggio meccanico influiscono tutti sull'affidabilità complessiva.
Sia che si utilizzi la tecnologia PCAP o resistiva, non si può presumere che possiedano intrinsecamente capacità di impermeabilità, leggibilità alla luce solare o protezione ambientale senza un'adeguata progettazione e convalida.
Quando si seleziona un fornitore appropriato, si consiglia di considerare i seguenti fattori:
● Esperienza in strutture PCAP e touch panel resistivi
● Disponibilità di configurazioni resistive a 4 fili, 5 fili e 8 fili
● Capacità nella selezione dei materiali e nella personalizzazione strutturale
● Controllo del processo di fabbricazione, serigrafia, laminazione e assemblaggio del sensore
● Compatibilità con FPC e controller touch
● Precisione dimensionale, insieme a registrazioni e procedure complete di controllo qualità
● Supporto alla prototipazione e coerenza della produzione di massa
● Efficienza della comunicazione tecnica e capacità di fornitura a lungo termine
Forniamo soluzioni touch panel personalizzate per progetti OEM e ODM, assistendo i clienti nella valutazione completa delle strutture, dei materiali, delle dimensioni, dei collegamenti elettrici e dei requisiti applicativi del touch panel.
Sia che abbiate bisogno di pannelli tattili capacitivi PCAP o pannelli tattili resistivi a 4, 5 e 8 fili, possiamo selezionare la soluzione meccanica ottimale che soddisfa i requisiti funzionali, meccanici e ambientali della vostra apparecchiatura.
Benvenuti in contattoSKY-TDMper discutere dei pannelli tattili capacitivi PCAP, dei pannelli tattili resistivi a 4, 5 e 8 fili e permettici di personalizzare una soluzione di pannelli tattili per il tuo prossimo progetto.
