Le moderne apparecchiature industriali fanno molto affidamento su sistemi di visualizzazione ad alte prestazioni per fornire agli operatori informazioni chiare, stabili e in tempo reale. Tuttavia, diversi pannelli LCD utilizzano spesso interfacce di comunicazione diverse, creando problemi di compatibilità durante gli aggiornamenti delle apparecchiature, l'integrazione dei sistemi e i progetti di sostituzione dei display. UNScheda di conversione del segnale da LVDS a TTLfornisce una soluzione efficace convertendo i segnali LVDS in segnali di uscita TTL/RGB, consentendo agli ingegneri di collegare sistemi di controllo avanzati con i pannelli LCD TFT esistenti basati su TTL.
Questo articolo spiega come funziona una scheda di conversione del segnale da LVDS a TTL, perché è importante per le applicazioni industriali, quali sfide risolve e come i produttori possono selezionare una soluzione di conversione affidabile. Con esperienza professionale nel campo dei display industriali, SKY-TDM fornisce schede di conversione personalizzate progettate per un funzionamento stabile, una lunga durata e un'integrazione flessibile.
| Sezione | Argomento principale | Scopo |
|---|---|---|
| Nozioni di base sull'interfaccia di visualizzazione | Comprensione delle tecnologie LVDS e TTL | Aiuta gli ingegneri a identificare i requisiti di compatibilità |
| Tecnologia di conversione | Metodi di elaborazione e trasmissione del segnale | Spiegare come la conversione migliora la connessione del sistema |
| Vantaggi industriali | Affidabilità, flessibilità e riduzione dei costi | Risolvere sfide ingegneristiche pratiche |
| Guida alla selezione | Fattori tecnici importanti | Supportare migliori decisioni di acquisto |
Nei sistemi di visualizzazione industriali, la compatibilità della comunicazione tra il controller principale e il pannello LCD è uno dei fattori più importanti che influiscono sulle prestazioni del prodotto. Diverse generazioni di tecnologia di visualizzazione possono utilizzare standard di segnale diversi. Molti moderni computer industriali e controller integrati forniscono uscite LVDS, mentre alcuni pannelli LCD TFT esistenti richiedono ancora ingressi TTL/RGB.
LVDS (segnalazione differenziale a bassa tensione) è ampiamente utilizzato nei display industriali perché fornisce trasmissione dati ad alta velocità con interferenze elettromagnetiche ridotte. Trasmette i dati dell'immagine attraverso segnali differenziali, rendendolo adatto per applicazioni che richiedono un funzionamento stabile per lunghi periodi.
Le interfacce display TTL (Transistor-Transistor Logic) utilizzano la trasmissione dati RGB parallela. Sebbene la tecnologia TTL sia più vecchia rispetto a LVDS, molti moduli LCD industriali continuano a utilizzare le interfacce TTL grazie alla loro struttura semplice e alla compatibilità con controller di visualizzazione specifici.
La differenza tra queste due tecnologie di interfaccia crea un problema ingegneristico comune: come collegare una sorgente di segnale LVDS con un pannello LCD TTL senza riprogettare l'intero sistema di visualizzazione. È qui che una scheda di conversione del segnale da LVDS a TTL diventa un componente essenziale.

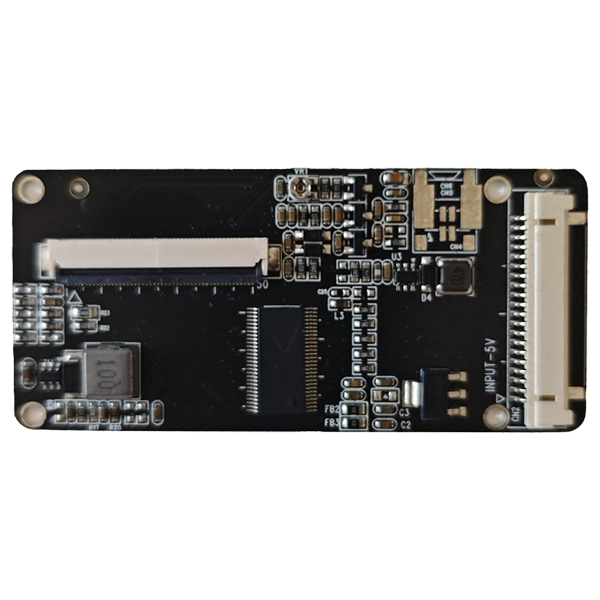

Una scheda di conversione del segnale da LVDS a TTL funziona come dispositivo di interfaccia intermedio tra una sorgente di uscita LVDS e un pannello di visualizzazione di ingresso TTL. La scheda riceve segnali LVDS differenziali ad alta velocità, elabora i dati attraverso un circuito di conversione interno ed emette segnali TTL/RGB paralleli compatibili con il pannello LCD.
Il processo di conversione solitamente comprende diverse fasi chiave:
| Fase di elaborazione | Funzione |
|---|---|
| Ricezione del segnale LVDS | Riceve segnali di immagine differenziali dal controller host o dal computer industriale. |
| Decodifica del segnale | Converte i dati serializzati LVDS in dati di visualizzazione RGB paralleli. |
| Regolazione del tempo | Soddisfa i requisiti di temporizzazione LCD inclusi orologio, sincronizzazione e segnali dati. |
| Trasmissione in uscita TTL | Invia segnali RGB convertiti a pannelli LCD TFT compatibili con TTL. |
Una scheda di conversione progettata correttamente deve mantenere l'integrità del segnale durante tutto il processo. Una progettazione di conversione inadeguata può causare problemi quali sfarfallio dell'immagine, colori errati, output di visualizzazione instabile o completo errore di comunicazione.
SKY-TDM sviluppa soluzioni di visualizzazione industriale, tra cui schede di conversione del segnale da LVDS a TTL, incentrate su trasmissione stabile, progettazione di circuiti ottimizzata e compatibilità con varie applicazioni LCD TFT.
Molti produttori di apparecchiature incontrano difficoltà quando aggiornano i prodotti esistenti o sostituiscono i moduli LCD fuori produzione. La riprogettazione completa del sistema hardware può richiedere notevoli risorse ingegneristiche e aumentare i costi di sviluppo.
Una scheda di conversione del segnale da LVDS a TTL aiuta a risolvere questi problemi comuni:
Per i produttori OEM, i produttori di apparecchiature mediche, le aziende di automazione e gli sviluppatori di sistemi integrati, la tecnologia di conversione dell'interfaccia fornisce un metodo pratico per estendere i cicli di vita dei prodotti mantenendo prestazioni di visualizzazione affidabili.
| Caratteristica | Vantaggio ingegneristico |
|---|---|
| Progettazione PCB industriale | Migliora la durata e la stabilità per il funzionamento a lungo termine. |
| Elevata integrità del segnale | Riduce la distorsione dell'immagine e gli errori di trasmissione. |
| Ottimizzazione EMC | Riduce al minimo le interferenze elettromagnetiche negli ambienti industriali. |
| Supporto interfaccia flessibile | Supporta diversi requisiti del pannello LCD. |
| Capacità di sviluppo personalizzato | Consente la regolazione di connettori, firmware e parametri elettrici. |
Gli ambienti industriali spesso richiedono che i componenti del display funzionino continuamente in presenza di variazioni di temperatura, rumore elettrico e vibrazioni meccaniche. Pertanto, le schede di conversione devono essere progettate andando oltre i requisiti di base del consumatore.
SKY-TDM si concentra su soluzioni di visualizzazione di livello industriale con opzioni di personalizzazione per diverse interfacce LCD, risoluzioni, configurazioni di connettori e requisiti applicativi.
La richiesta di soluzioni di comunicazione display affidabili continua a crescere in diversi settori. Man mano che i produttori di apparecchiature aggiornano i loro prodotti, la necessità di collegare i controller moderni ai moduli LCD esistenti diventa sempre più importante. Una scheda di conversione del segnale da LVDS a TTL fornisce la flessibilità necessaria per molte applicazioni di visualizzazione industriali.
I seguenti settori comunemente traggono vantaggio da questa tecnologia:
| Campo di applicazione | Requisiti di visualizzazione | Ruolo della scheda di conversione da LVDS a TTL |
|---|---|---|
| Apparecchiature per l'automazione industriale | Uscita display stabile, lunghe ore di lavoro, alta affidabilità | Collega i controllori industriali con i display operatore basati su TTL |
| Attrezzature mediche | Qualità dell'immagine chiara e prestazioni costanti | Supporta gli aggiornamenti del display senza modificare il design completo del sistema |
| Sistemi di trasporto | Resistenza alle vibrazioni e alle interferenze ambientali | Mantiene una comunicazione affidabile tra le unità di controllo e gli schermi |
| Sistemi integrati | Design compatto e integrazione flessibile | Fornisce la compatibilità dell'interfaccia tra diverse piattaforme hardware |
| Terminali self-service | Funzionamento continuo e interfacce intuitive | Consente un'efficiente sostituzione e manutenzione del display |
Per i produttori di apparecchiature, la sostituzione del display non è sempre semplice come selezionare un nuovo pannello LCD. Pannelli diversi possono avere formati di segnale, definizioni di pin, parametri di temporizzazione e requisiti di tensione diversi. Una scheda di conversione funge da ponte tra diverse tecnologie, aiutando gli ingegneri a evitare inutili lavori di riprogettazione.
Nei progetti di automazione industriale, ad esempio, un controller può già fornire un output LVDS mentre il display TFT selezionato richiede un input TTL. Invece di modificare l'hardware del controller, gli ingegneri possono integrare una scheda di conversione del segnale da LVDS a TTL per ottenere la compatibilità in modo rapido ed efficiente.
La scelta della scheda di conversione corretta richiede un'attenta valutazione delle specifiche tecniche. Una soluzione adeguata non dovrebbe solo convertire i segnali ma anche garantire affidabilità e compatibilità a lungo termine con l'intero sistema di visualizzazione.
Prima dell’acquisto è necessario considerare i seguenti fattori:
| Fattore di selezione | Considerazioni importanti |
|---|---|
| Compatibilità del pannello LCD | Confermare il modello LCD supportato, la risoluzione, il tipo di interfaccia e il formato del segnale. |
| Tipo di segnale di ingresso | Controllare la configurazione del canale LVDS, il livello di tensione e i requisiti di trasmissione. |
| Interfaccia di uscita | Assicurarsi che l'uscita TTL/RGB corrisponda alla definizione del connettore del pannello LCD. |
| Requisiti di alimentazione | Verificare le specifiche relative alla tensione operativa e al consumo energetico. |
| Condizioni ambientali | Considerare l'intervallo di temperatura, la resistenza alle vibrazioni e l'ambiente di applicazione. |
| Supporto per la personalizzazione | Scegli fornitori in grado di adattare i parametri hardware e software. |
Un errore comune durante l'integrazione del sistema è selezionare una scheda di conversione basandosi solo sull'aspetto del connettore. Due display possono utilizzare connettori simili ma avere caratteristiche elettriche completamente diverse. Una corrispondenza errata può causare immagini instabili, colori anomali o danni all'hardware.
Fornitori professionali come SKY-TDM forniscono supporto tecnico per aiutare i clienti a identificare soluzioni di conversione adeguate in base alle specifiche di visualizzazione e ai requisiti di progetto.
Durante la progettazione o l'aggiornamento di un sistema di visualizzazione, gli ingegneri possono valutare se collegare direttamente il controller a un pannello LCD compatibile o utilizzare una soluzione di conversione del segnale. Comprendere le differenze aiuta i produttori a prendere decisioni migliori.
| Elemento di confronto | Connessione LCD diretta | Scheda di conversione del segnale da LVDS a TTL |
|---|---|---|
| Flessibilità dell'hardware | Limitato ai tipi di interfaccia corrispondenti | Supporta la connessione tra diverse interfacce |
| Aggiornamento del prodotto | Potrebbe richiedere la sostituzione del controller | Consente all'hardware esistente di continuare a funzionare |
| Costo di sviluppo | Superiore quando è necessaria una riprogettazione | Inferiore perché i sistemi esistenti possono essere riutilizzati |
| Tempo di ingegneria | Ciclo di sviluppo più lungo | Processo di integrazione più rapido |
| Gamma di applicazione | Adatto a nuovi sistemi di abbinamento | Ideale per aggiornamenti e progetti personalizzati |
Per i nuovi prodotti con componenti completamente abbinati, la connessione diretta può essere un'opzione adatta. Tuttavia, per aggiornamenti di apparecchiature, progetti di sostituzione e applicazioni industriali personalizzate, una scheda di conversione del segnale da LVDS a TTL offre maggiore flessibilità.
Questa tecnologia è particolarmente utile quando i produttori devono mantenere le strutture dei prodotti esistenti migliorando al contempo le prestazioni dei display o prolungando la durata delle apparecchiature.
Una scheda di conversione del segnale da LVDS a TTL è un dispositivo di interfaccia elettronico che converte i segnali del display LVDS in segnali TTL/RGB. Consente ai controller di uscita LVDS di comunicare con pannelli LCD compatibili con TTL.
Le apparecchiature industriali utilizzano spesso diverse generazioni di tecnologie di visualizzazione. Le schede di conversione risolvono i problemi di compatibilità tra controller e pannelli LCD, riducendo i requisiti di riprogettazione e migliorando la flessibilità del sistema.
No. Diversi pannelli LCD hanno risoluzioni, parametri di temporizzazione, definizioni di connettori e requisiti elettrici diversi. Una scheda di conversione adatta deve corrispondere al modello di display specifico e alle specifiche del sistema.
Una corrispondenza errata può causare sfarfallio dello schermo, colori mancanti, visualizzazione anomala delle immagini, funzionamento instabile o possibili danni ai componenti collegati. Una corretta verifica tecnica è essenziale prima dell'installazione.
SÌ. SKY-TDM supporta soluzioni di visualizzazione industriale personalizzate in base alle esigenze del cliente, inclusa la configurazione dell'interfaccia, la compatibilità LCD e le regolazioni specifiche dell'applicazione.
Questa tecnologia è ampiamente utilizzata nell'automazione industriale, nelle apparecchiature mediche, nei sistemi di trasporto, nei dispositivi integrati, nei pannelli di controllo e in altre applicazioni che richiedono un'integrazione affidabile dei display.
Una scheda di conversione del segnale da LVDS a TTL svolge un ruolo importante nella risoluzione delle sfide di compatibilità dei display nei moderni sistemi industriali. Convertendo i segnali LVDS in uscite TTL, consente ai produttori di connettere diverse generazioni di hardware, semplificare gli aggiornamenti dei prodotti, ridurre i costi di sviluppo e migliorare la flessibilità del sistema.
Per gli ingegneri che lavorano su apparecchiature industriali, la scelta della soluzione di conversione corretta richiede un'attenta considerazione delle specifiche LCD, della compatibilità del segnale, dell'ambiente operativo e dei requisiti di personalizzazione. Una scheda di conversione affidabile dovrebbe fornire trasmissione stabile, forte compatibilità e prestazioni a lungo termine.
SKY-TDMè specializzata in soluzioni di visualizzazione industriale e fornisce prodotti affidabili per schede di conversione del segnale da LVDS a TTL progettati per diversi requisiti applicativi. Con esperienza tecnica professionale e capacità di supporto personalizzate, SKY-TDM aiuta i clienti a ottenere un'integrazione del display efficiente e stabile.
Se stai cercando una soluzione affidabile di scheda di conversione del segnale da LVDS a TTL per il tuo progetto di visualizzazione industriale, SKY-TDM può fornire assistenza professionale e opzioni personalizzate. Per favorecontattacioggi per discutere le tue esigenze e trovare la giusta soluzione di conversione display per la tua applicazione.
